KタイプDCアンプ超小型基板

2019年02月26日 頒布中
K式DCアンプの回路をベースにアレンジしたアンプ超小型基板です。

概要

KタイプDCアンプ縦型基板では専有面積を小さく出来ましたが、高さがあるのが欠点でした。
この基板では小型化を最優先として全てSMD部品を使うことで、高さが低い超小型基板を実現しました。
1回路入りK02Mと2回路入りK03M(K03MA+K03MB)の2タイプを制作しました。
基板サイズは、K02M、K03Mの基板サイズは、16mm✕14mmです。
高さは、K02Mが6mm、K03Mが9mmです。
電源電圧は、+ー5Vから25Vまでです。

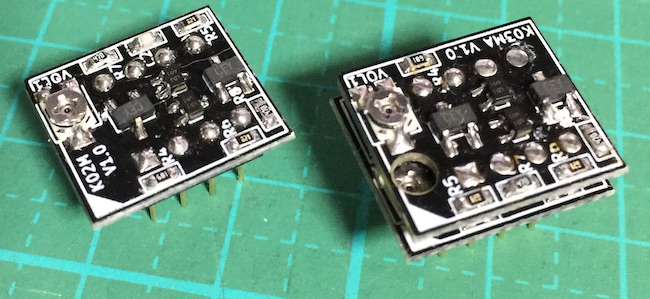

KタイプDCアンプ超小型基板


頒布について

・KタイプDCアンプ超小型基板K02M(Rev1.0)が300円
・KタイプDCアンプ超小型基板K03MA(Rev1.0)が300円
・KタイプDCアンプ超小型基板K03MB(Rev1.0)が300円

※1回路入りタイプはK02Mが1枚、2回路入りタイプはK03MAが1枚とK03MBが1枚の組み合わせとなります。

チップ抵抗は、Amazonで1608(0603)サイズの抵抗パックセットで賄えます。
その他の部品も、秋月電子さんにあります。

発送方法と送料は、 こちらになります。

希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「KタイプDCアンプ超小型基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

KタイプDCアンプ超小型基板(Rev1.0)の制作マニュアル Rev.1.0 K02M_1_0.pdf

回路図

KタイプDCアンプ超小型基板K02M(Rev1.0)の回路図 K02M_1_0C.pdf
KタイプDCアンプ超小型基板K03MA(Rev1.0)の回路図 K003MA_1_0C.pdf
KタイプDCアンプ超小型基板K03MB(Rev1.0)の回路図 K003MB_1_0C.pdf
※部品名や値などは、実際とは異なる場合があります。
