概要

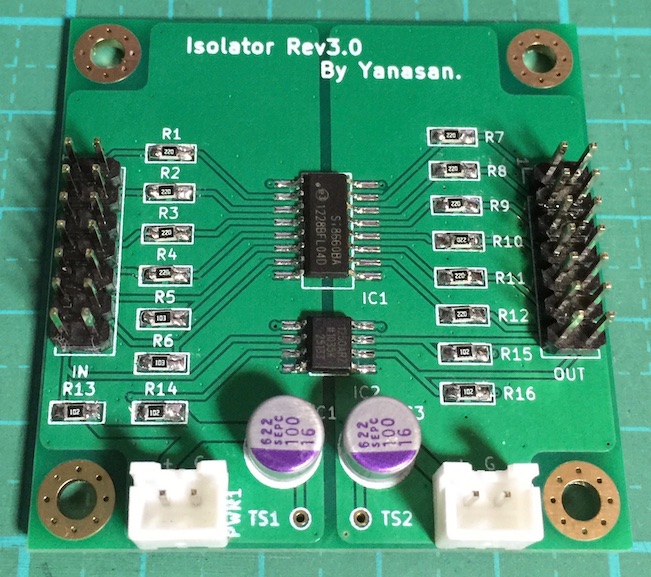

この基板は、I2S信号のアイソレート(Gnd分離)を行います。
アイソレート出来る信号は、I2Sの4信号、PCM/DSD識別信号、MUTEです。
Rev2.0版から、SDA,SCLはデータ信号の扱いに変更しました。
Rev3.0版から、I2C信号(SDA,SCL)もアイソレート出来るように変更しました。

頒布について

・I2Sアイソレータ基板(Rev3.0)が700円 在庫有り
・アイソレータIC Si8660BA １個が350円（限定頒布）
・アイソレータIC ADuM1250 １個が800円（限定頒布）
※アイソレータICは、単品での頒布は出来ません。基板とセットとなります。

発送方法と送料は、 こちらになります。

希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「I2Sアイソレータ基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

・I2Sアイソレータ基板(Rev3.0)の制作マニュアル Rev.3.0 Isolator_3_0.pdf
・I2Sアイソレータ基板(Rev2.0)の制作マニュアル Rev.2.0 Isolator_2_0.pdf
・I2Sアイソレータ基板(Rev1.0)の制作マニュアル Rev.1.0 Isolator_1_0.pdf

回路図

・I2Sアイソレータ基板(Rev3.0)の回路図 Isolator_3_0C.pdf
・I2Sアイソレータ基板(Rev2.0)の回路図 Isolator_2_0C.pdf
・I2Sアイソレータ基板(Rev1.0)の回路図 Isolator_1_0C.pdf
※部品名や値などは、実際とは異なる場合があります。
