HDMI-I2S送受信基板

２０２０年１０月２４日　頒布中
I2S信号をLVDS信号に変換してHDMIで送受信する基板です。

概要

私の会員制掲示板で、HDMIケーブルを使って機器間のI2S信号をLVDSで送受信ができないかという話がありました。
私は数年前から汎用基板を使って制作して使用していましたので、皆さんが使えるように基板化することにしました。
HDMIのインターフェース仕様はPS Audioの規約に準じますので、SDTrans384やP2D基板のHDMIと接続可能になります。

・I2S->HDMI送信基板２(Rev.1.0)
この基板は、I2S信号をLVDSでHDMIケーブルを使って送信します。
送信出来る信号は、I2Sの４信号、PCM/DSD識別信号、MUTE、SDA,SCLです。
HDMI->I2S受信基板との接続は勿論ですが、エレクトロアートさんのP2D基板のHDMI入力とも接続できます。

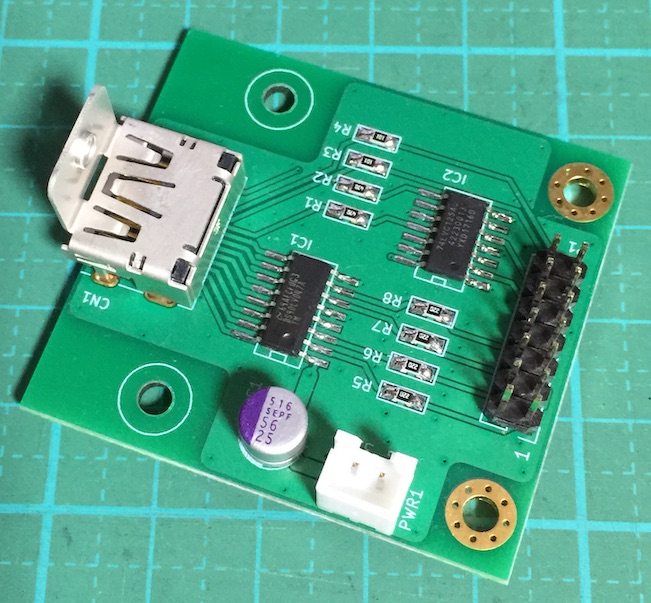

I2S->HDMI送信基板

・HDMIｰ>I2S受信基板3(Rev.2.0)
この基板は、LVDSのI2S信号をHDMIケーブルを使って受信します。
受信出来る信号は、I2Sの４信号、PCM/DSD識別信号、MUTE、SDA,SCLです。
アイソレータICを２個にした受信機版3(Rev2.0)に改版しました。
I2S->HDMI送信基板との接続は勿論ですが、エレクトロアートさんのHDMI送信基板とも接続できます。
中島ちあきさんのSDTrans384のHDMI出力とも接続できますが、SDTrans384はHDMIケーブルの18ピンに＋3.3Vが出ていないので、受信基板のJ1をショートせずにPWR1に+3.3Vを入れてください。

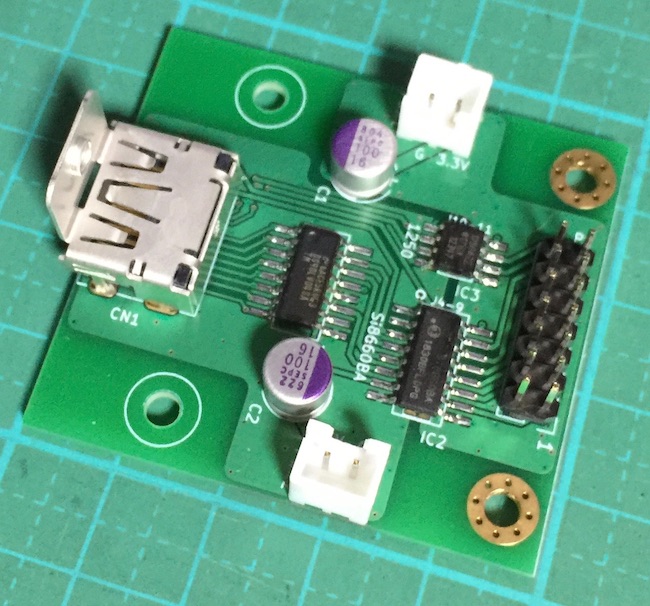

HDMIｰ>I2S受信基板3

・I2S->HDMI分配基板(Rev.1.2)
この基板は、I2S信号をLVDSでHDMIケーブルを使って同時に３送信します。
送信出来る信号は、I2Sの４信号、PCM/DSD識別信号、MUTE、SDA,SCLです。
HDMI->I2S受信基板との接続は勿論ですが、エレクトロアートさんのP2D基板のHDMI入力とも接続できます。
HDMI受信基板との組み合わせで、HDMI分配器を構成出来ます。

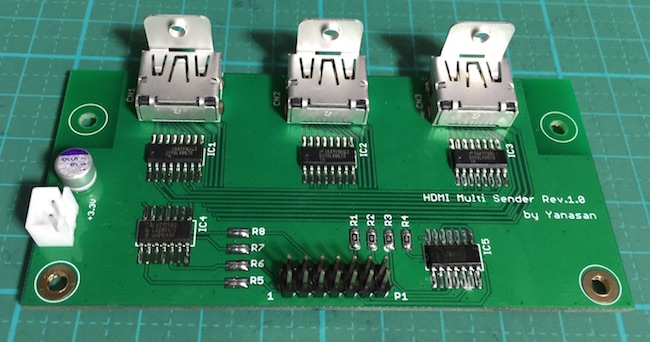

I2S->HDMI分配基板

・HDMIｰ>I2Sセレクター基板(Rev.1.2)
この基板は、LVDSのI2S信号をHDMIケーブルを使って３コネクタから１つを選んで受信します。
受信出来る信号は、I2Sの４信号、PCM/DSD識別信号、MUTE、SDA,SCLです。
I2S->HDMI送信基板との接続は勿論ですが、エレクトロアートさんのHDMI送信基板とも接続できます。
HDMI送信基板との組み合わせで、HDMIセレクター器を構成出来ます。

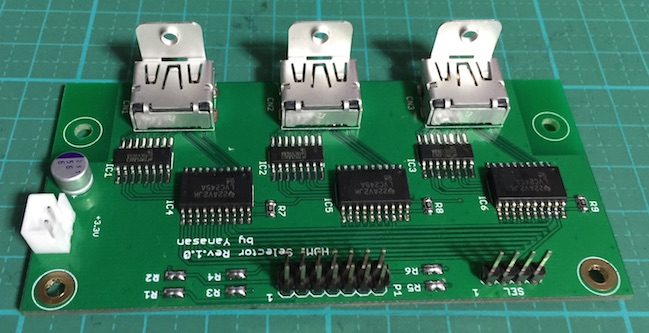

HDMIｰ>I2Sセレクター基板

・PHヘッダピン変換基板(Rev.1.0)
この基板は、PHコネクタとヘッダピンの変換を行います。
リニューアル前のHDMI-I2S送受信基板のP1,P2コネクタとリニューアル後のやなさん基板の 7✕2ピンヘッダを変換基板を挟むことで、簡単に接続できます。

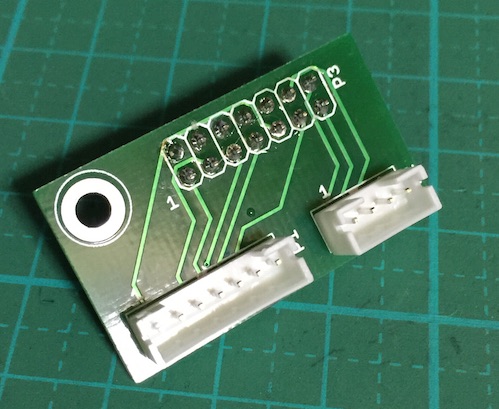

PHヘッダピン変換基板

頒布について

・I2S->HDMI送信基板２(Rev1.0、部品セット込、L型金具無し)が1,600円 在庫無し
・I2S->HDMI送信基板(Rev2.3、部品セット込)が1,700円 頒布終了
・HDMI->I2S受信基板3(Rev2.0、部品セット込、L型金具無し)が1,600円 在庫有り
・HDMI->I2S受信基板3(Rev1.3、部品セット込)が1,700円 頒布終了
・アイソレータIC Si8660BA １個が350円（限定頒布）
・アイソレータIC ADuM1250 １個が800円（限定頒布）
　※アイソレータICは、単品での頒布は出来ません。基板とセットとなります。
・I2S->HDMI送信基板(Rev1.2/1.3、部品セット込)が1,500円 頒布終了
・I2S->HDMI分配基板(Rev1.2、部品セット込、L型金具無し)３出力が3,700円 残り１枚
・I2S->HDMI分配基板(Rev1.2、部品セット込、L型金具無し)２出力が2,900円 残り１枚
・HDMI->I2Sセレクター基板(Rev1.2、部品セット込)３入力が3,800円 頒布終了
・HDMI->I2Sセレクター基板(Rev1.2、部品セット込)２入力が3,000円 頒布終了
・PHヘッダピン変換基板(Rev1.0、基板のみ)が300円 終了
※部品セットに関しては、制作マニュアルに記載してあります。

発送方法と送料は、 こちらになります。

希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「HDMI送受信基板頒布希望」でメールをください。
メールには、希望する基板名（版数も）と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

・I2S->HDMI送信基板２(Rev.1.0)の制作マニュアル HDMI_Sender2_1_0.pdf
・I2S->HDMI送信基板(Rev.2.1/2.2/2.3)の制作マニュアル HDMI_Sender_2_1.pdf
・I2S->HDMI送信基板(Rev.2.0)の制作マニュアル HDMI_Sender_2_0.pdf
・HDMI->I2S受信基板3(Rev.2.0)の制作マニュアル HDMI_Receiver3_2_0.pdf
・HDMI->I2S受信基板3(Rev.1.2/1.3)の制作マニュアル HDMI_Receiver3_1_2.pdf
・HDMI->I2S受信基板2(Rev.1.1)の制作マニュアル HDMI_Receiver2_1_1.pdf
・HDMI->I2S受信基板(Rev.2.0)の制作マニュアル HDMI_Receiver_2_0.pdf
・I2S->HDMI送信基板(Rev.1.2)の制作マニュアル HDMI_Sender_1_2.pdf
・HDMI->I2S受信基板(Rev.1.2)の制作マニュアル HDMI_Reciver_1_2.pdf
・I2S->HDMI分配基板(Rev.1.2)の制作マニュアル HDMI_Multi_Sender_1_2.pdf
・HDMI->I2Sセレクター基板(Rev.1.2)の制作マニュアル HDMI_Selector_1_1.pdf
・PHヘッダピン変換基板(Rev.1.0)の制作マニュアル PH2HEADER_1_0.pdf

回路図

・I2S->HDMI送信基板２(Rev.1.0)の回路図 HDMI_Sender2_1_0C.pdf
・I2S->HDMI送信基板(Rev.2.1/2.2/2.3)の回路図 HDMI_Sender_2_1C.pdf
・I2S->HDMI送信基板(Rev.2.0)の回路図 HDMI_Sender_2_0C.pdf
・HDMI->I2S受信基板3(Rev.2.0)の回路図 HDMI_Receiver3_2_0C.pdf
・HDMI->I2S受信基板3(Rev.1.2/1.3)の回路図 HDMI_Receiver3_1_2C.pdf
・HDMI->I2S受信基板2(Rev.1.0)の回路図 HDMI_Receiver2_1_0C.pdf
・HDMI->I2S受信基板(Rev.2.0)の回路図 HDMI_Receiver_2_0C.pdf
・I2S->HDMI分配基板(Rev.1.0)の回路図 HDMI_Multi_Sender_1_0C.pdf
・HDMI->I2Sセレクター基板(Rev.1.0)の回路図 HDMI_Selector_1_0C.pdf
・PHヘッダピン変換基板(Rev.1.0)の回路図 PH2HEADER_1_0C.pdf
