I2Sリクロック4基板

2020年03月06日 頒布中

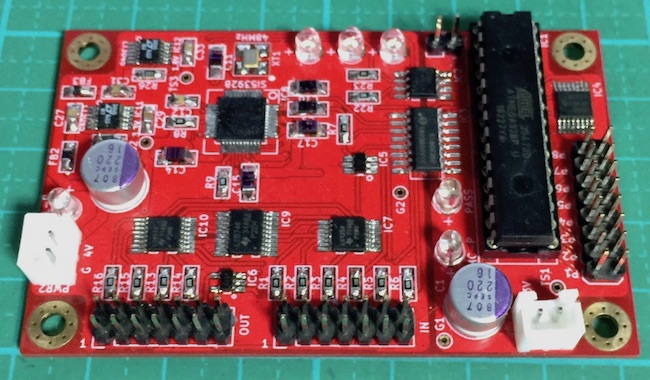

DACのI2S信号をジッター減衰&リクロック(整頓)する基板です。

概要

この基板は、I2S信号(PCM、DSD)のSCLK(MCLKと同意)をSi5392でジッター減衰して、そのSCLKのクロックで、他の信号をリクロック(整頓)します。
SCLKを使わず、BCLKをn逓倍(サンプリング周波数を判断して自動で倍率を決定)してSCLKとして使えますので、ラズベリーパイのI2S出力信号を入力して、SCLK(MCLK)を生成出来ます。
ジッター減衰のロック処理中はパススルーしてノイズ軽減をします。
Si5392ジッター減衰用電源は、超低ノイズなLT3045電源ICから、デジタル1.8V、デジタル3.3Vを供給します。
従来のデュアルモノジッタークリーナーの代わりに使えます。

リニューアル4版I2Sリクロック基板


頒布について

・I2Sリクロック4基板(Rev4.0 主要部品セット込、マイコンRev1.0付き)が9,800円 受注生産品
※部品セットに関しては、制作マニュアルに記載してあります。

・I2Sリクロック4基板用マイコン(Rev1.0)が400円
※基板セットにはマイコンはついています。

発送方法と送料は、 こちらになります。

予約を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「I2Sリクロック4基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
発送時に返信メールで、振込金額と振込先をお知らせします。
※基板セットは受注生産品となりますので、入金を先にお願いします。入金確認後に基板セットを用意しますので1週間程お待ち頂きます。

製作マニュアル

I2Sリクロック4基板(Rev4.0)の制作マニュアル Rev.4.1 Reclock_4_1.pdf

マイコンの修正履歴

I2Sリクロック4基板専用 Rev1.0(2020/02/22)
※新規提供しました。
