リニューアル3版I2Sリクロック基板

2016年11月24日 在庫切れ中
DACのI2S信号をジッタークリーニング&リクロック(整頓)する基板のリニューアル3版です。

概要

この基板は、I2S信号(PCM、DSD)のSCLK(MCLKと同意)をジッタークリーニングして、そのSCLKのクロックで、他の信号をリクロック(整頓)します。
SCLKを使わず、BCLKをn逓倍(サンプリング周波数を判断して自動で倍率を決定)してSCLKとして使えますので、ラズベリーパイのI2S出力信号を入力して、SCLK(MCLK)を生成出来ます。
ジッタークリーニングのロック処理中はパススルーしてノイズ軽減をします。
従来のデュアルモノジッタークリーナーの代わりに使えます。
リニューアル3版として、SCLKとBCLKの切替をピン設定だけで可能にしました。

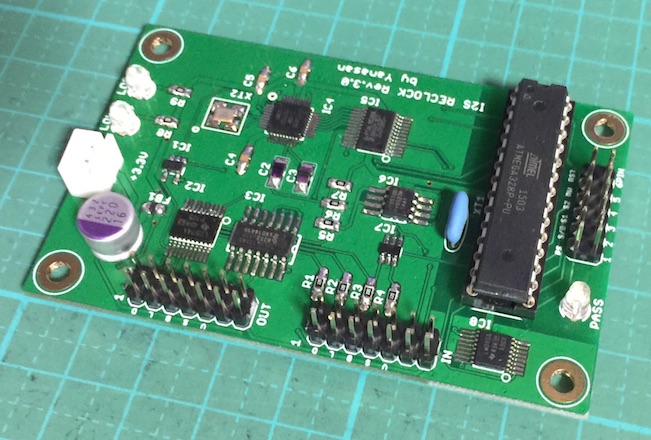

リニューアル3版I2Sリクロック基板


頒布について

・I2Sリクロック基板(Rev3.0 主要部品セット込、マイコンRev3.0付き)が6,000円 在庫無し
※部品セットに関しては、制作マニュアルに記載してあります。

・I2Sリクロック基板マイコン(Rev3.1)が600円
※基板セットにはマイコンはついています。
※このマイコンは、リニューアル3版I2Sリクロック基板専用です。

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

予約を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「I2Sリクロック基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

I2Sリクロック基板(Rev3.0)の制作マニュアル Rev.3.1 Reclock_3_1.pdf

回路図

I2Sリクロック基板(Rev3.0)の回路図 Reclock_3_0C.pdf
※部品名や値などは、実際とは異なる場合があります。

マイコンの書き換えサービス

マイコンRev3.1では、ロック処理中にMUTE ONにならない問題に対処しました。
この問題でお困りの方は改版してください。

ファームウェアの入替を希望される場合は、郵便でマイコンだけ(静電気防止のスポンジに挿して)を送って頂ければ書き換えて返送します。
基板名を書いたメモと返送用の切手と封筒も同封してください。
郵便料金は封筒のサイズと重さで違いますので、以下を参考にしてください。
通常の封筒なら第一種郵便物/定形郵便物/50g以内、複数個だと第一種郵便物/定形外郵便物/100g以内でしょう。

郵便料金表

※クロネコDM便での返送を希望される場合は、82円切手(返信パッケージ込みは190円)を同封してください。
私の送り先が判らない方は、私宛に私信メールをください。
