リニューアル版I2Sリクロック基板

2016年11月24日 頒布終了
DACのI2S信号をジッタークリーニング&リクロック(整頓)する基板のリニューアル版です。

概要

この基板は、I2S信号(PCM、DSD)のSCLK(MCLKと同意)をジッタークリーニングして、そのSCLKのクロックで、他の信号をリクロック(整頓)します。
SCLKを使わず、BCLKをn逓倍(サンプリング周波数を判断して自動で倍率を決定)してSCLKとして使えますので、ラズベリーパイのI2S出力信号を入力して、SCLK(MCLK)を生成出来ます。
ジッタークリーニングは自動で位相差修正を行います。
従来のデュアルモノジッタークリーナーの代わりに使えます。
リニューアル版として、リクロックのマスタークロックの半クロック遅らせてリロックしやすくしました。

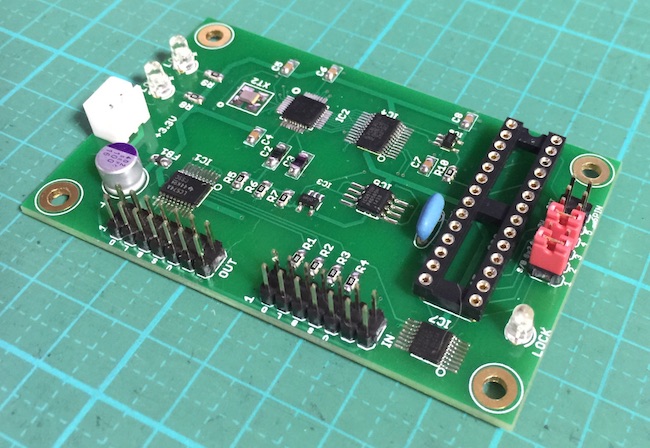

リニューアル版I2Sリクロック基板


頒布について

・I2Sリクロック基板(Rev2.0 主要部品セット込、マイコンRev2.0付き)が6,000円
※部品構成の変更及び部品価格アップのため、価格改定しました。
※部品セットに関しては、制作マニュアルに記載してあります。

・I2Sリクロック基板マイコン(Rev2.1)が400円
※基板セットにはマイコンはついています。
※このマイコンは、リニューアル版I2Sリクロック基板専用で、I2Sリクロック基板Rev1.X版では動作しません(最新版はマイコンRev1.3となります)。

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

予約を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「I2Sリクロック基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

I2Sリクロック基板(Rev2.0)の制作マニュアル Rev.2.1 Reclock_2_1.pdf

回路図

I2Sリクロック基板(Rev2.0)の回路図 Reclock_2_0C.pdf
※部品名や値などは、実際とは異なる場合があります。

マイコンの修正履歴

マイコンRev2.1では、ロック処理中にMUTE ONにならない問題に対処しました。
この問題でお困りの方は改版してください。

マイコンの書き換えサービスは、郵便ではマイコンが踏まれてピンが曲がる件が多発しましたので、廃止しました。
替わりにマイコンの価格を下げました。
