3端子レギュレータ電源基板

2020年11月14日 頒布中
3端子レギュレータを使った電源基板です。

概要

3端子レギュレータを使ってシリーズ化した電源基板が完成しました。
正出力と正負出力のスタンダードサイズ(80mm✕100mm)とスリムサイズ(50mm✕100mm)を用意しました。

整流回路のダイオードと電解コンデンサは、それぞれ2タイプを載せるようにしました。
コモンノイズフィルタも搭載出来ます。

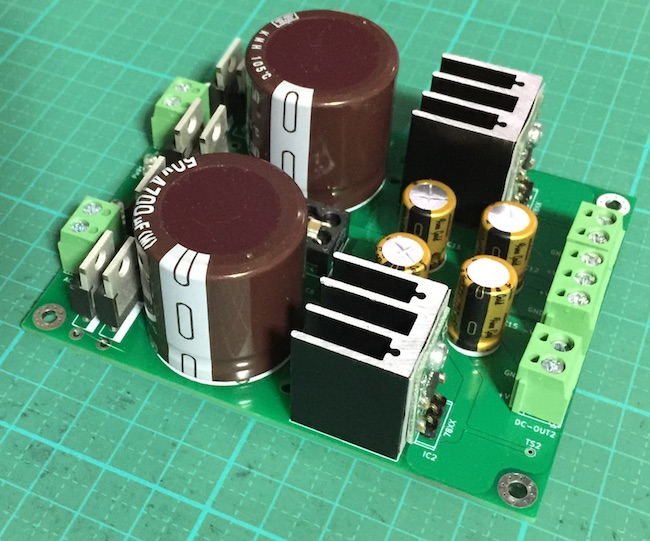

Type7電源基板:2入力2正出力のスタンダードサイズです。

Type7 電源基板

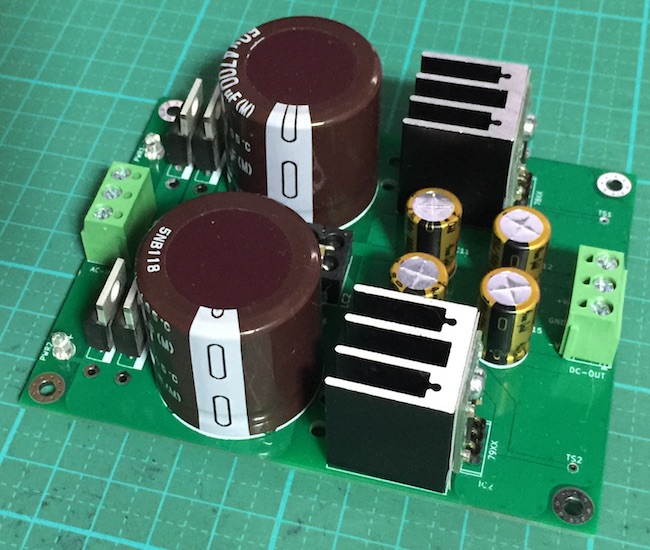

Type8電源基板:1入力1正負出力のスタンダードサイズです。

Type8 電源基板

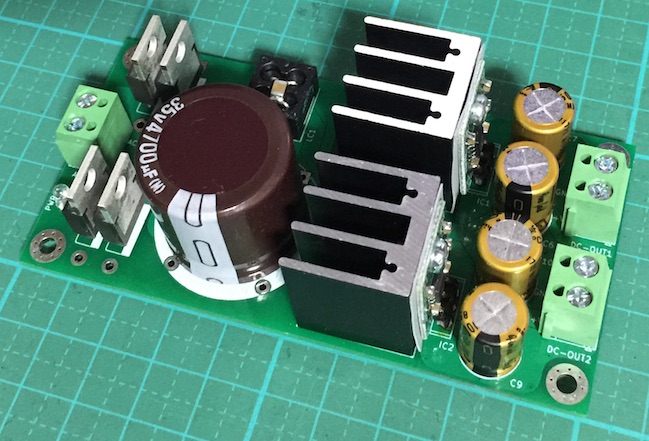

Type9電源基板:1入力2正出力のスリムサイズです。

Type9 電源基板

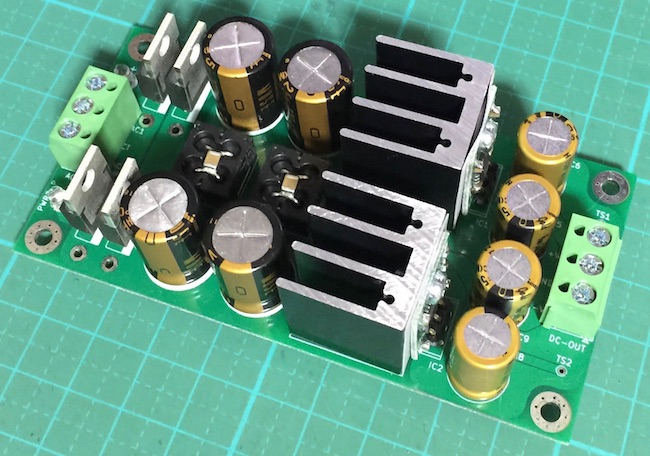

Type10電源基板:1入力1正負出力のスリムサイズです。

Type10 電源基板

頒布について

・Type7 電源基板(基板のみ、Rev1.0)が800円 在庫無し
・Type8 電源基板(基板のみ、Rev1.0)が800円 数量少々
・Type9 電源基板(基板のみ、Rev1.0)が500円 在庫無し
・Type10 電源基板(基板のみ、Rev1.0)が500円 数量少々

発送方法と送料は、 こちらになります。

希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「TypeX 電源基板頒布希望」(Xは番号を)でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

Type7 電源基板(Rev.1.0)の制作マニュアル Rev1.1 PWR7_1_1.pdf
Type8 電源基板(Rev.1.0)の制作マニュアル Rev1.1 PWR8_1_1.pdf
Type9 電源基板(Rev.1.0)の制作マニュアル Rev1.1 PWR9_1_1.pdf
Type10 電源基板(Rev.1.0)の制作マニュアル Rev1.1 PWR10_1_1.pdf

回路図

Type7 電源基板(Rev.1.0)の回路図 PWR7_1_0C.pdf
Type8 電源基板(Rev.1.0)の回路図 PWR8_1_0C.pdf
Type9 電源基板(Rev.1.0)の回路図 PWR9_1_0C.pdf
Type10 電源基板(Rev.1.0)の回路図 PWR10_1_0C.pdf
