概要

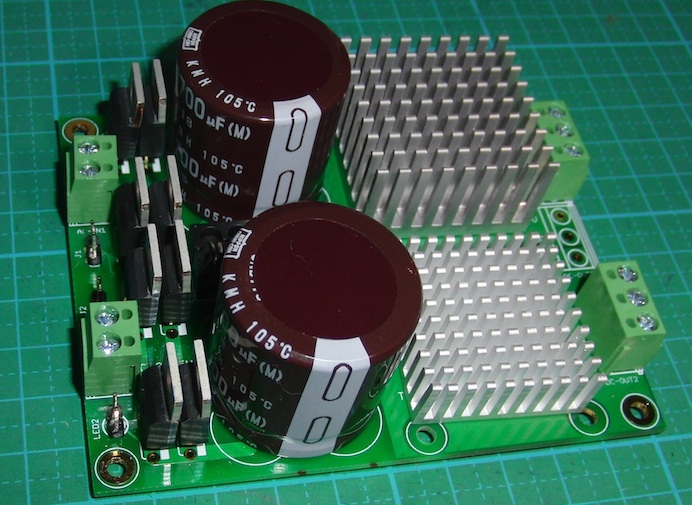

低ノイズLDOのTPS7A4700チップを使ったデュアル電源基板が完成しました。
秋月電子からもTPS7A4700を使った電源基板が出ていますが、今回は整流回路まで含めた電源基板が欲しかったので、制作しました。
Rev1.5版で、ハンダ付けが難しかった３端子コンデンサから一般のパスコンに変更しました。
整流回路のダイオードと電解コンデンサは、それぞれ２タイプを載せるようにしました。
コモンノイズフィルタも搭載出来ます。
TPS7A4700は発熱しますので、裏面にTPS7A4700を付けて、表面には放熱器を載せれる工夫をしています。
出力電圧は、1.4Vから20Vまでを、DIPスイッチを使って設定できます。
出力電流は１Aまでです。
基板サイズは、DSD原理基板と同じ（100mm×80mm）です。
※センタータップ式トランスは使用できません。

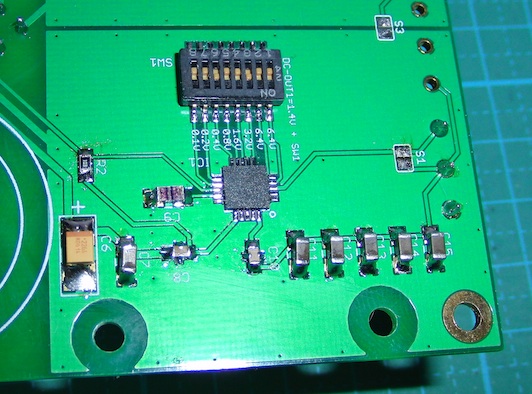

TPS7A4700チップは裏面になります。

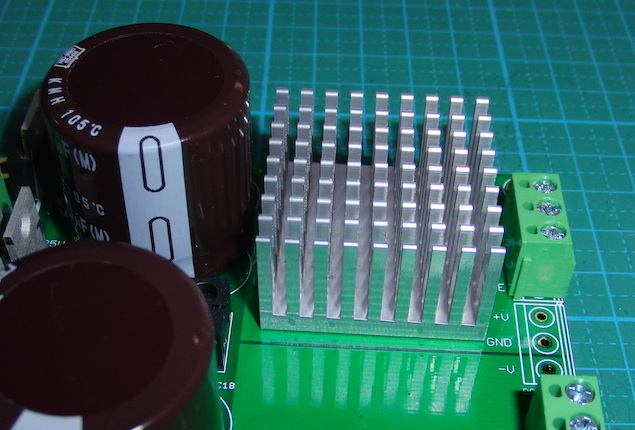

表面には、最大40mm×40mmの放熱器を載せれます。
頒布について
・TPS7A4700デュアル電源基板(部品セット込、Rev1.5)が2,500円
※部品セットに関しては、制作マニュアルに記載してあります。
発送方法と送料は、 こちらになります。
希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「TPS7A4700デュアル電源基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。
製作マニュアル
・TPS7A4700デュアル電源基板(Rev.1.5)の制作マニュアル Rev1.4 4700_PWR2_1_4.pdf
・TPS7A4700デュアル電源基板(Rev.1.4)の制作マニュアル Rev1.1 4700_PWR2_1_1.pdf
・TPS7A4700デュアル電源基板(Rev.1.0)の制作マニュアル Rev1.0 4700_PWR2_1_0.pdf
回路図
・TPS7A4700デュアル電源基板(Rev.1.5)の回路図 4700_PWR2_1_5_C.pdf
・TPS7A4700デュアル電源基板(Rev.1.4)の回路図 4700_PWR2_1_3_C.pdf
