概要

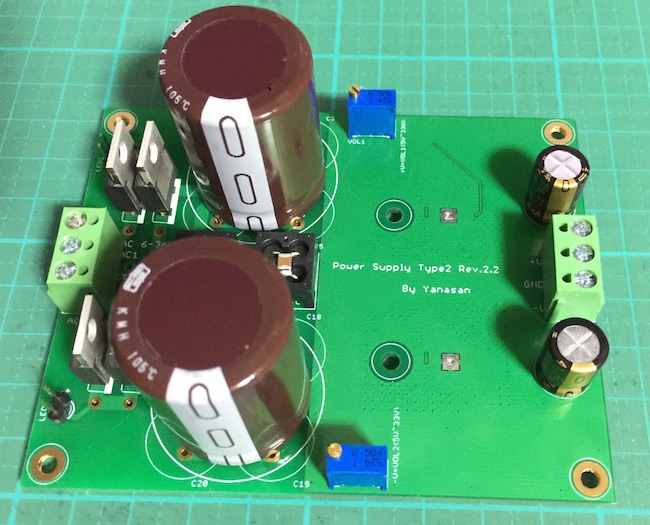

低ノイズLDOのTPS7A4701/TPS7A3301チップを使った＋ー電源基板が完成しました。
TPS7A4700デュアル電源基板は、センタータップ式トランスに対応出来ていなかったので、センタータップ式トランス用の＋ー電源基板を制作しました。
コモンノイズフィルタも搭載出来ます。
TPS7A4701/TPS7A3301は発熱しますので、裏面にTPS7A4701/TPS7A3301を付けて、表面には放熱器を載せれる工夫をしています。
出力電圧は、5Vから33Vまでを、可変抵抗を使って設定できます。
出力電流は１Aまでです。
基板サイズは、DSD原理基板と同じ（100mm×80mm）です。
センタータップ式トランス専用です。

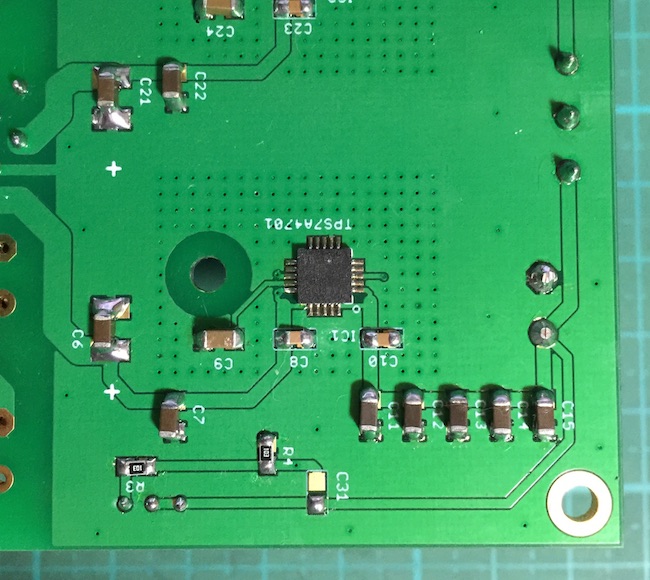

TPS7A4701/TPS7A3301チップは裏面になります。
＋側をTPS7A4701にして可変抵抗での電圧設定と最大出力電圧も30VにしたRev2.0となりました。
Rev2.2版で、ハンダ付けが難しかった３端子コンデンサから一般のパスコンに変更しました。
頒布について
・Type2 電源基板(部品セット込、Rev2.2)が2,600円 頒布終了
※部品セットに関しては、制作マニュアルに記載してあります。
発送方法と送料は、 こちらになります。
希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「Type2 電源基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。
製作マニュアル
・Type2 電源基板(Rev.2.2)の制作マニュアル Rev2.3 PWR_2_2_3.pdf
・Type2 電源基板(Rev.2.1)の制作マニュアル Rev2.1 PWR_2_2_1.pdf
・Type2 電源基板(Rev.1.0)の制作マニュアル Rev1.0 PWR_2_1_0.pdf
回路図
・Type2 電源基板(Rev.2.2)の回路図 PWR_2_2_2_C.pdf
・Type2 電源基板(Rev.2.1)の回路図 PWR_2_2_0_C.pdf
・Type2 電源基板(Rev.1.0)の回路図 PWR_2_1_0_C.pdf
