PCM9211 DAI基板

2017年07月31日 在庫切れ中
TI社のPCM9211チップを使ったDAI(デジタルオーディオインターフェイス)基板です。

概要

この基板は、TI社のPCM9211チップを使ったDAI(デジタルオーディオインターフェイス)基板です。
SPDIFが4入力(同軸2入力と光受信モジュール2入力)、I2Sが2入力(PCM/DSD)、アナログが1入力で、PCMに変換(I2S入力時はパススルー)してOUT1からI2S出力します。
SPDIF入力は、サンプリング周波数44.1KHz~192KHzに対応して、同軸2入力はオプションでアイソレートも出来ます。
I2S入力は、PCM/DSD選択信号を判別して自動的にPCM/DSDの切替が可能で、オプションでアイソレートも出来ます。
アナログ入力は、アナログ信号をPCM 48KHzまたは96KHzに変換します。
マスタークロックにはTCXOクロックを使いますが、外部クロックからの入力も出来ます。

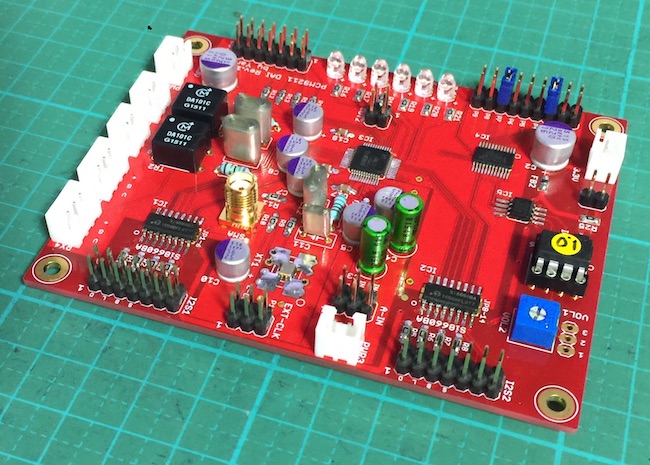

PCM9211 DAI基板

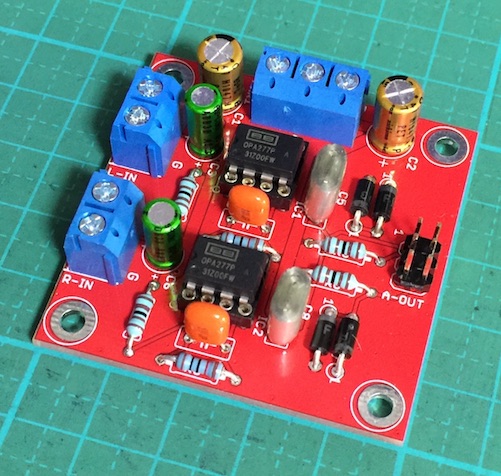

アナログ入力時に使用するアナログ入力バッファアンプ基板も用意しました。

アナログ入力バッファアンプ基板

頒布について

・PCM9211 DAI基板(Rev1.3 主要部品セット込、マイコン付き)が4,800円 在庫無し
※部品セットに関しては、制作マニュアルに記載してあります。
・アイソレータIC Si8660BA 1個が350円(限定頒布)
・パルストランス DA101C 1個が250円(限定頒布)
 ※アイソレータICとパルストランスは、単品での頒布は出来ません。基板とセットとなります。
・アナログ入力バッファアンプ基板(Rev1.1)が800円 在庫有

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「PCM9211 DAI基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

PCM9211 DAI基板(Rev1.3)の制作マニュアル Rev.1.0 PCM9211_DAI_1_0.pdf
アナログ入力バッファアンプ基板(Rev1.1)の制作マニュアル Rev.1.0 ANALOG_INPUT_1_0.pdf

回路図

PCM9211 DAI基板(Rev1.3)の回路図 PCM9211 DAI_1_3Cpdf
※部品名や値などは、実際とは異なる場合があります。
