概要

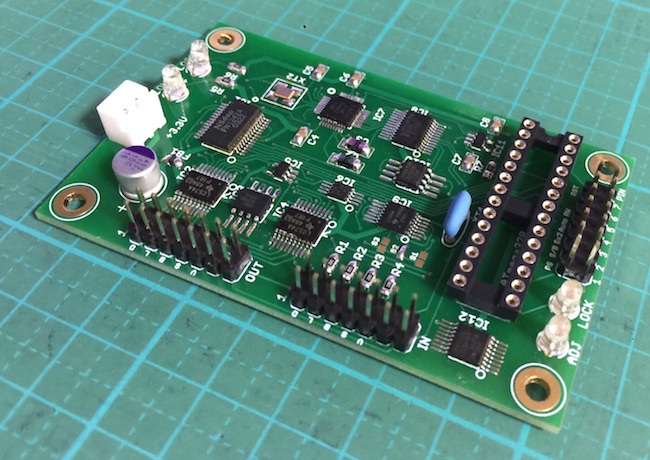

この基板は、FN1242A DACチップを使ってI2S信号(PCM)をDSD信号に変換（P2D)して出力します。
I2S信号(PCM、DSD)のSCLK(MCLKと同意)をジッタークリーニングして、そのSCLKのクロックで、他の信号をリクロック（整頓）します。
P2D処理を行わず、I2S信号をジッタークリーニングとリクロックして出力することも出来ます。
その時は、INコネクタから入力されたPCMまたはDSD信号を、ジッタークリーニングとリクロックをして、OUTコネクタから出力します。
SCLKを使わず、BCLKをｎ逓倍（サンプリング周波数を判断して自動で倍率を決定）してSCLKとして使えますので、ラズベリーパイのI2S出力信号を入力して、SCLK(MCLK)を生成出来ます。
ジッタークリーニングは自動で位相差修正を行います。
リニューアル版として、PCM 48KHz以下でノイズが出る問題やFN1242Aのテストモード固有の同期ずれによるノイズ対策等を行いました。

頒布について

・FN1242A P2Dリクロック基板(Rev2.1 主要部品セット込 FN1242Aは付きません、マイコンRev2.3付き)が7,000円
※部品構成の変更及び部品価格アップのため、価格改定しました。
※部品セットに関しては、制作マニュアルに記載してあります。

・FN1242A P2Dリクロック基板マイコン(Rev2.3)が600円
※基板セットにはマイコンはついています。
※このマイコンは、リニューアル版FN1242A P2D基板専用で、FN1242A P2D基板Rev1.X版では動作しません（最新版はマイコンRev1.3となります）。

送料は、
クロネコDM便は１９０円
レターパックライトは３６０円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

予約を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「FN1242A P2Dリクロック基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

・FN1242A P2Dリクロック基板(Rev2.1)の制作マニュアル Rev.2.3 P2D_2_3.pdf
・FN1242A P2Dリクロック基板(Rev2.0)の制作マニュアル Rev.2.1 P2D_2_1.pdf

回路図

・FN1242A P2Dリクロック基板(Rev2.1)の回路図 P2D_2_1C.pdf
※部品名や値などは、実際とは異なる場合があります。

マイコンの書き換えサービス

現在は行っていません。
