KタイプDCアンプ縦型基板

2019年01月07日 頒布中
K式DCアンプの回路をベースにアレンジしたアンプ縦型基板です。

概要

LH0032オペアンプのディスクリートアンプ縦型基板を製作しましたが、使いやすく音も良かったです。
月刊誌「無線と実験」で連載されている金田明彦先生のDCアンプも大好きなので、このアンプをオペアンプにしたいと思っていました。
LH0032Mと同じ縦型基板として、1回路入りと2回路入りの2タイプを制作しました。
基板サイズは、16mm✕12mmで、高さが31mmです。
電源電圧は、+ー5Vから25Vまでです。

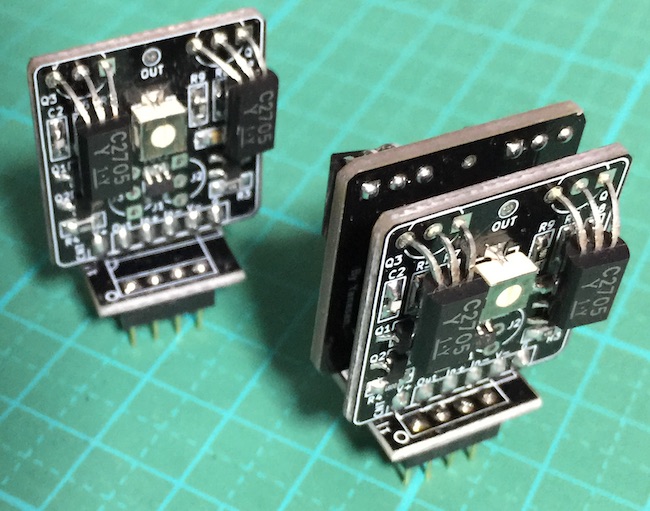

KタイプDCアンプ縦型基板


頒布について

・KタイプDCアンプ縦型基板K01M(Rev1.0)が350円
・1回路入りタイプ変換基板DIP8S(Rev1.1)が100円
・2回路入りタイプ変換基板DIP8W(Rev1.1)が100円

※1回路入りタイプはK01M1枚+DIP8S1枚、2回路入りタイプはK01M2枚+DIP8W1枚の組み合わせとなります。

チップ抵抗は、Amazonで2012(0805)サイズの抵抗パックセットで賄えます。
その他の部品は、秋月電子さんにあります。

発送方法と送料は、 こちらになります。

希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「KタイプDCアンプ縦型基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

KタイプDCアンプ縦型基板(Rev1.0)の制作マニュアル Rev.1.0 K01M_1_0.pdf

回路図

KタイプDCアンプ縦型基板(Rev1.0)の回路図 K01M_1_0C.pdf
※部品名や値などは、実際とは異なる場合があります。
