I/Vオペアンプ基板

2016年04月19日 頒布中

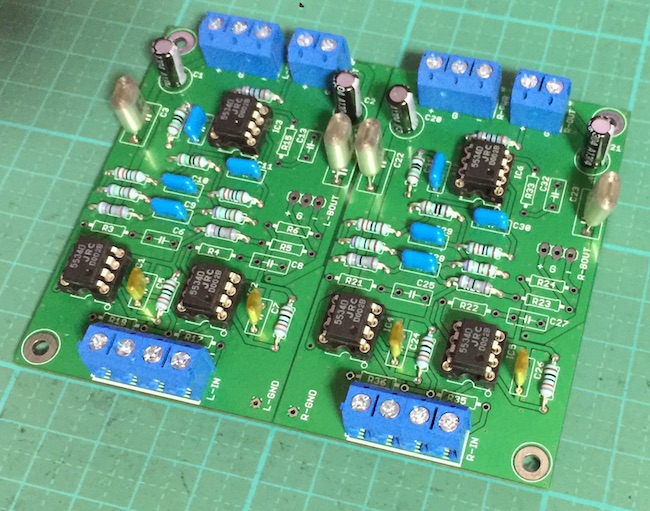

シングルオペアンプを使ったI/V変換+差動合成のDSCオペアンプ基板です。

概要

電圧出力DAC用のDSCオペアンプ基板を製作したので、電流出力DAC用の電流差動合成アンプ基板も製作する事にしました。
BGA CM I/Vアンプ基板やハイブリッド I/Vアンプ基板と聴き比べも面白そうです。
PCM179XXチップのデータシートには、アンプの回路例が記載されていますので、これを参考に基板を起こすことにしました。
バランス出力とオペアンプの発振防止用回路を追加しました。
電圧出力DACでも使えるように差動合成アンプ回路のみを使う事も出来ます。

シングル回路のオペアンプは色々とありますので、入替えて、音の違いも楽しめそうです。

I/Vオペアンプ基板


頒布について

・I/Vオペアンプ基板(Rev1.0)が950円

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「I/Vオペアンプ基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

I/Vオペアンプ基板(Rev1.0)の制作マニュアル Rev.1.0 IV_OPAMP_1_0.pdf

回路図

I/Vオペアンプ基板(Rev1.0)の回路図 IV_OPAMP_1_0C.pdf
※部品名や値などは、実際とは異なる場合があります。
