I2Sアイソレータ2基板

2018年10月06日 頒布中
I2S信号をアイソレートして、2つのI2S信号に分割する基板です。

概要

この基板は、I2S入力信号をアイソレートして、2つのI2S出力信号に分割します。
アイソレート出来る信号は、I2Sの4信号、PCM/DSD識別信号、MUTE、I2C信号(SDA,SCL)です。
OUT1を使わずOUT2だけを使えば、I2Sアイソレート基板の代わりになります。

DSD原理基板やR2R基板のように、2枚の基板にI2S信号を送る場合、二股ケーブルではケーブルによるアンテナ効果でノイズを拾う場合はあります。
このような時は、I2Sアイソレート2基板を使って、2信号に分割すればノイズを拾いません。

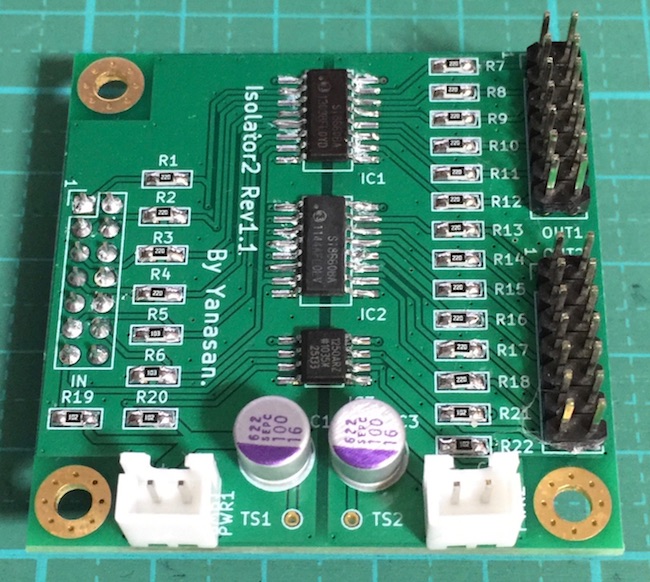

I2Sアイソレータ2基板


頒布について

・I2Sアイソレータ2基板(Rev1.1)が700円 在庫有り
・アイソレータIC Si8660BA 1個が350円(限定頒布)
・アイソレータIC ADuM1250 1個が800円(限定頒布)
※アイソレータICは、単品での頒布は出来ません。基板とセットとなります。

発送方法と送料は、 こちらになります。

希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「I2Sアイソレータ2基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

I2Sアイソレータ2基板(Rev1.0)の制作マニュアル Rev.1.0 Isolator2_1_0.pdf

回路図

I2Sアイソレータ2基板(Rev1.1)の回路図 Isolator2_1_1C.pdf
※部品名や値などは、実際とは異なる場合があります。
