ES9038DM DAC基板

2017年04月20日 予約受付中

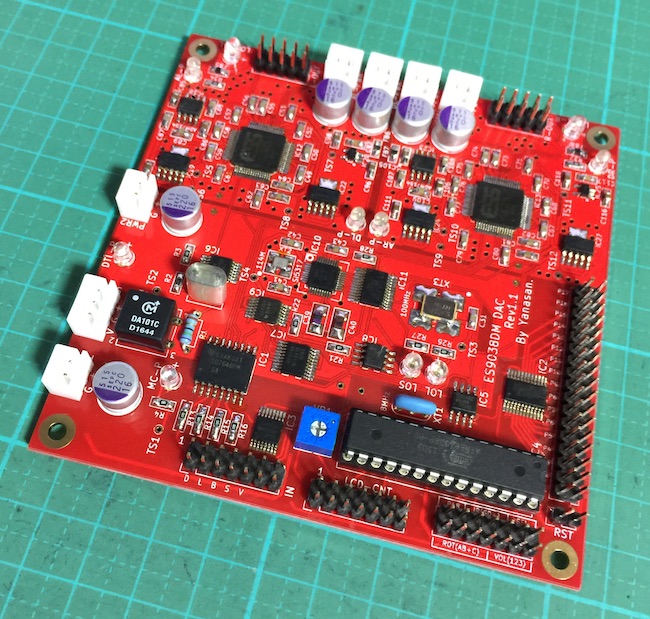

ESS社のES9038PRO DACチップを使ったデュアルモノDAC基板です。

概要

この基板は、SPDIFとI2S信号(PCM、DSD)をES9038PRO DACチップを使ってアナログ信号に変換します。
オプションとして、ES9038PROの替わりにES9028PRO版もあります。
SPDIF/PCM/DSD信号を左右に振り分けて、チャネル毎にES9038PRO DACを1個づつ使用するデュアルモノ方式です。
マイコン制御部とデジタル回路、左右のアナログ回路のグランドを分離しています。
マスタークロックは、Si5317によるジッタークリーニングを出来ます。
ゲインキャリブレーション機能を使って、左右DACチップの出力のバラ付きに対処しています。
基板上にローノイズなリニアレギュレータ電源回路を実装しており、特にアナログ3.3V電源用には、超ローノイズのADM7154を使用しました。

LCD(液晶表示)とロータリーエンコーダ、赤外線リモコン、Pushスイッチのいずれかを使ったマルチファンクションモードと、設定ピンだけで標準設定を制御するシンプルモードを選択できます。

ES9038DM DAC基板

頒布について

・ES9038DM DAC基板(Rev1.1 主要部品セット込、マイコン付き) LCD20桁✕4行タイプが38,000円 予約受付中
・ES9038DM DAC基板(Rev1.1 主要部品セット込、マイコン付き) LCD16桁✕2行タイプが38,000円 予約受付中
・ES9028DM DAC基板(Rev1.1 主要部品セット込、マイコン付き) LCD20桁✕4行タイプが35,500円 予約受付中
・ES9028DM DAC基板(Rev1.1 主要部品セット込、マイコン付き) LCD16桁✕2行タイプが35,500円 予約受付中
 ※OLEDはLCDマイコンで動作します。
・アイソレータIC ISO7640FM 1個が950円(限定頒布)
・パルストランス DA101C 1個が250円(限定頒布)
 ※アイソレータICとパルストランスは、単品での頒布は出来ません。基板とセットとなります。
※添付する部品セットに関しては、制作マニュアルに記載してあります。

・ES9038DM DAC基板 LCD20桁✕4行タイプ用マイコン(Rev1.1)が600円
・ES9038DM DAC基板 LCD16桁✕2行タイプ用マイコン(Rev1.1)が600円
・ES9028DM DAC基板 LCD20桁✕4行タイプ用マイコン(Rev1.1)が600円
・ES9028DM DAC基板 LCD16桁✕2行タイプ用マイコン(Rev1.1)が600円
※基板セットにはマイコンはついています。

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

基板予約を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「ES9038DM DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
予約が一定数になったら部品発注しますので、お時間がかかることをご了承下さい。
予約のキャンセルは出来ませんのでご注意下さい。
こちらから返信メールで詳細を連絡します。数日しても返信メールが無い場合は、受信できていない可能性がありますので、再メールをしてください。

製作マニュアル

ES9038DM DAC基板(Rev1.1)の制作マニュアル Rev.1.1 ES9038DM_DAC_1_1.pdf

マイコンの書き換えサービス

マイコンRev1.1では、
・Appleリモコンのペアリングを設定出来ないミスを修正
・出力CH数設定を削除
を行いました。


ファームウェアの入替を希望される場合は、郵便でマイコンだけ(静電気防止のスポンジに挿して)を送って頂ければ書き換えて返送します。
基板名を書いたメモと返送用の切手と封筒も同封してください。
郵便料金は封筒のサイズと重さで違いますので、以下を参考にしてください。
通常の封筒なら第一種郵便物/定形郵便物/50g以内、複数個だと第一種郵便物/定形外郵便物/100g以内でしょう。

郵便料金表

※クロネコDM便での返送を希望される場合は、82円切手(返信パッケージ込みは190円)を同封してください。
私の送り先が判らない方は、私宛に私信メールをください。
