ES9038DM3 DAC基板

2020年02月25日 頒布中
ESS社のES9038PRO DACチップを使ったデュアルモノDAC基板の最新版です。

概要

この基板は、ESS社のES9038PRO DACチップを使って、SPDIFとI2S信号(PCM、DSD)をアナログ信号に変換して、デュアルモノ再生が出来ます。
オプションとして、ES9038PROをES9028PROに置き換えたES9028PRO版もあります。
SPDIF/PCM/DSD信号を左右に振り分けて、チャネル毎にES9038PRO DACを1個づつ使用するデュアルモノ方式です。
DACチップ用電源は、超低ノイズなLT3045電源ICから、アナログ3.3V、デジタル1.2V、デジタル3.3Vを供給します。
また、全ての電源経路には、電解コンデンサを追加しましたので、一段とDAC性能を引き出せたようです。
ES9038PROは8CH電流出力ですので、I/Vオペアンプ2基板かI/Vトランス等が必要です。
コントローラ1基板またはDAI2/3/4基板から制御出来ます。
オプションですが、ATmega328Pマイコンを搭載してDAC基板単独で動作することも出来ます。

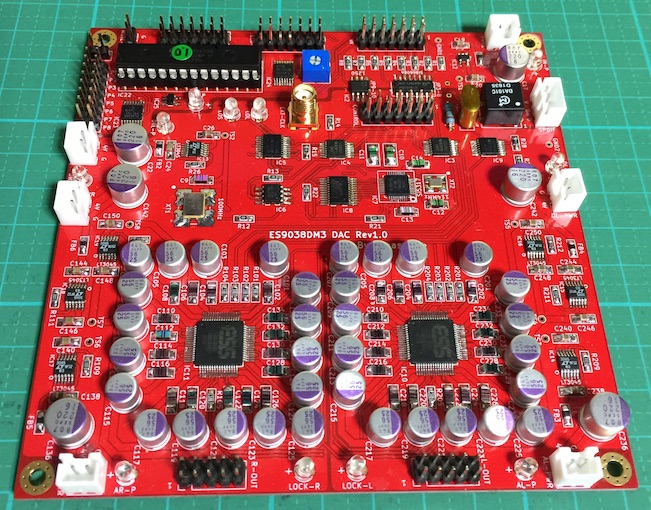

ES9038DM3 DAC基板

頒布について

・ES9038DM3 DAC基板(Rev1.0 主要部品セット込)が37,000円 受注生産品
・ES9028DM3 DAC基板(Rev1.0 主要部品セット込)が34,500円 受注生産品
・アイソレータIC Si8660BA 1個が350円(限定頒布)
・アイソレータIC ADuM1250 1個が800円(限定頒布)
・パルストランス DA101C 1個が250円(限定頒布)
※アイソレータICは、単品での頒布は出来ません。基板とセットとなります。
※部品セットに関しては、制作マニュアルに記載してあります。

・ATmega328Pマイコン制御LCD20桁X4行タイプオプションセット(マイコンと主要部品セット込)が1,500円 受注生産品
・ATmega328Pマイコン制御LCD16桁X2行タイプオプションセット(マイコンと主要部品セット込)が1,500円 受注生産品
※オプションセットは、単品での頒布は出来ません。基板とセットとなります。

・ES9038DM3 DAC基板 LCD20桁✕4行タイプ用マイコン(Rev1.0)が400円
・ES9038DM3 DAC基板 LCD16桁✕2行タイプ用マイコン(Rev1.0)が400円
※マイコンは改版用としてオプションセットを購入された方向けで、単体での頒布は出来ません。
※オプションセットにはマイコンはついています。

・コントローラ1基板(Rev1.0 主要部品セット込、マイコン無し) が3,800円 在庫小

・ES9038X DAC制御用マイコンが1,000円
・DAI2+ES9038X制御用マイコンが1,000円
・DAI3+ES9038X制御用マイコンが1,000円
・DAI4+ES9038X制御用マイコンが1,000円

発送方法と送料は、 こちらになります。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「ES9038DM3 DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。
※基板セットは受注生産品となりますので、入金を先にお願いします。入金確認後に基板セットを用意しますので2〜4週間程お待ち頂きます。

製作マニュアル

ES9038DM3 DAC基板(Rev1.0)の制作マニュアル Rev.1.1 ES9038DM3_DAC_1_1.pdf

マイコンについて

1)ATmega328PマイコンでES9038DM3 DAC基板を制御するマイコンについて説明します。
LCD20桁✕4行タイプかLCD16桁✕2行タイプのマイコンを用意しましたので、改版時は、いずれかを購入してください。

ES9038DM3専用 Rev1.0(2020/02/17)
※新規提供しました。

2)コントローラ1基板でES9038DM3 DAC基板を制御するマイコンについて説明します。
使いたいマイコンのバージョンのファイルをダウンロードして、コントローラ1基板のアップデート機能を使って、マイコンを書き換えて下さい。

ES9038X専用 Rev2.0(2020/01/28) es9038x_0200.bin
※ES9038DM3の制御を追加。

3)DAI2基板でES9038DM3 DAC基板を制御する場合、DAI2+ES9038Xマイコンを用意しています。詳しくは、DAI2基板の説明ページを読んで下さい。

4)DAI3基板でES9038DM3 DAC基板を制御する場合、DAI3+ES9038Xマイコンを用意しています。詳しくは、DAI3基板の説明ページを読んで下さい。

5)DAI4基板でES9038DM3 DAC基板を制御する場合、DAI4+ES9038Xマイコンを用意しています。詳しくは、DAI4基板の説明ページを読んで下さい。
