リニューアル版ES9038DM DAC基板

2018年04月27日 頒布中
ESS社のES9038PRO DACチップを使ったデュアルモノDAC基板のリニューアル版です。

概要

この基板は、SPDIFとI2S信号(PCM、DSD)をES9038PRO DACチップを使ってアナログ信号に変換します。
ESS社の最上位チップのES9038PROのデュアルモノ基板をリニューアル製作しました。
オプションとして、ES9038PROの替わりにES9028PRO版もあります。
SPDIF/PCM/DSD信号を左右に振り分けて、チャネル毎にES9038PRO DACを1個づつ使用するデュアルモノ方式です。
リニューアル版ではグランドの分離を止めて両面ベタアースにしました。
マイコンを別基板(オプション)にして、マイコンからの影響を無くしました。
コントローラ1基板またはDAI2/3基板から制御しますので、コントローラ1基板またはDAI2/3基板が必須です。

(2018/04/27追記)
電源ICを3端子レギュレータにした2.0版基板を製作しました。
LT3042を使った3端子レギュレータ基板を使うと、旧版より一段と澄んだ感じがしました。

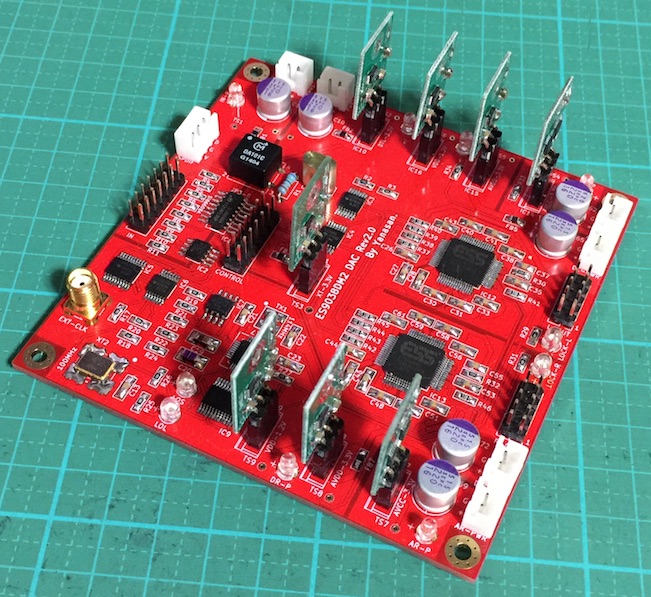

ES9038DM2 DAC基板

頒布について

・ES9038DM2 DAC基板(Rev2.0 主要部品セット込)が28,500円 受注生産品
・ES9028DM2 DAC基板(Rev2.0 主要部品セット込)が26,000円 受注生産品
・3端子レギュレータ基板1(ADM715X、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板2(LT3042、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板3(LT3045、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板4(LT304Xピン無、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板5(ADM715Xピン無、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板6(TPS7A4700、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板9(LT3042✕2、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板10(LT3045✕2、Rev1.0、基板のみ)が150円 今後頒布予定品
・3端子レギュレータ基板11(LT304Xピン無✕2、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板12(LT3042✕4、Rev1.0、基板のみ)が200円 在庫有
・3端子レギュレータ基板13(LT304Xピン無✕4、Rev1.0、基板のみ)が200円 在庫有
※3端子レギュレータの供給出来る最大電流は余裕を持つタイプを選択してください。

・ES9038DM2 DAC基板(Rev1.1 主要部品セット込)が35,000円 受注生産品
・ES9028DM2 DAC基板(Rev1.1 主要部品セット込)が32,500円 受注生産品

・コントローラ1基板(Rev1.0 主要部品セット込、マイコン無し) が3,800円 在庫有り
・アイソレータIC Si8660BA 1個が350円(限定頒布)
・パルストランス DA101C 1個が250円(限定頒布)
 ※アイソレータICとパルストランスは、単品での頒布は出来ません。基板とセットとなります。
※部品セットに関しては、制作マニュアルに記載してあります。

・ES9038DM2 DAC制御用マイコンが1,000円
・DAI2+ES9038X制御用マイコンが1,000円
・DAI3+ES9038X制御用マイコンが1,000円

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「ES9038DM2 DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。
※基板セットは受注生産品となりますので、入金を先にお願いします。入金確認後に基板セットを用意しますので3〜6週間程お待ち頂きます。

製作マニュアル

ES9038DM2 DAC基板(Rev2.0)の制作マニュアル Rev.2.0 ES9038DM2_DAC_2_0.pdf
ES9038DM2 DAC基板(Rev1.1)の制作マニュアル Rev.1.0 ES9038DM2_DAC_1_0.pdf

マイコンについて

コントローラ1基板でES9038DM2 DAC基板を制御するマイコンについて説明します。
使いたいマイコンのバージョンのファイルをダウンドードして、コントローラ1基板のアップデート機能を使って、マイコンを書き換えて下さい。
※書き換えが失敗したり、出来ない場合は、私宛に送って頂ければ、書き換えして、送料190円で返送可能です。

ES9038DM2専用 Rev1.2 es9038x_0102.bin
※コントローラ1基板単独での起動をサポートしました。
ES9038DM2専用 Rev1.1 es9038x_0101.bin
※ミュート時のポップノイズを除去しました。
ES9038DM2専用 Rev1.0 es9038x_0100.bin
※新規提供しました。

DAI2基板でES9038DM2 DAC基板を制御する場合、DAI2+ES9038Xマイコンを用意しています。詳しくは、DAI2基板の説明ページを読んで下さい。
DAI3基板でES9038DM2 DAC基板を制御する場合、DAI3+ES9038Xマイコンを用意しています。詳しくは、DAI3基板の説明ページを読んで下さい。(準備中)
