ES9018K2MデュアルモノDAC基板

２０１４年１１月４日　頒布終了
ESS社のES9018K2M DACチップを使ったデュアルモノDAC基板です。

概要

ES9018Sを２個使ったデュアルモノDACを製作して、更にRev2.0でジッタークリーナー付きと進化しました。
ES9018Sチップの弟分と言えるES9018K2Mチップが出てきましたので、ES9018SをES9018K2Mに置き換えた基板を製作してみたいと思います。
ES9018S（以降Sと省略）とES9018K2M(以降K2Mと省略）の違いは何でしょうか。
K2Mはチップサイズが約４分の１になっています。
Sは8CH、K2Mは2CHです。8CHをパラで使うとメリットもありますが、出力電流が大きすぎるので、2CHでも良いと思います。
DPLLのバンド幅の設定がK2Mは倍に増えて、I2SとDSD毎に設定も出来ます。Lowestを望む方が殆どなので、設定が増えてもあまり嬉しくはないですね。
SはDPLLの為にロック外れという問題を抱えていましたが、K2MはSync modeという入力信号と同期したクロックをシステムクロック(MCLK)に入れることで、ロック外れしないモードが追加されました。これには期待が膨らみます。
SにはあったジッタークリーナーON/OFFがK2Mにはありません。
FIRフィルタにMinimum Phaseという最小同期モードが追加されました。プリエコーが無いので自然な音になると言われています。
他にもK2Mではカットされた機能がありますが、あまり影響はないと思います。
電源では、Sは1.2Vが必要でしたが、K2Mは3.3Vのみで動作します。

基板サイズがES9018DM DACと同じで、入出力コネクタや電源コネクタも同じにしました。
アドオン基板でジッタークリーナーが追加されるのも同じです。
基板が出来たので、組み立ててみました。

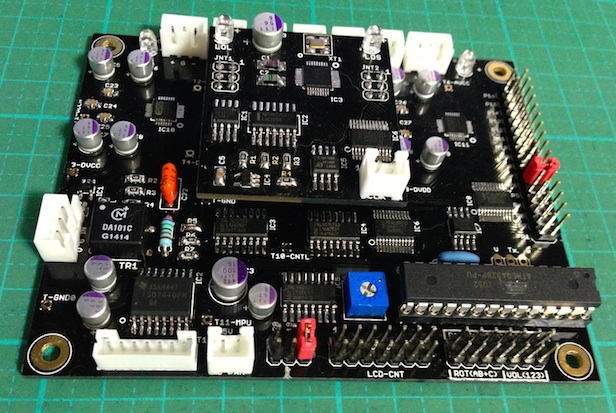

ES9018K2M DAC


気になる音は、ES9018Sに似ていますが、少しあっさり系でしょうか。
Sync modeにすると、スッピンな音です。何も足さない引かない。
DPLLを通らない事もありますが、FIRフィルタも通っていない（OSF Bypass）感じです。
PCMのLowestの方が良いと感じる方もいるのではないでしょうか。好みの範疇でしょう。
Minimum Phaseモードもありますので、色々と設定で音が変わります。
BCLK逓倍クロック時、P2D基板からのMCLK逓倍クロック時は、Sync modeでなくてもロック外れしませんね。
これはジッタークリーナーが効いているわけですが、ジッタークリーナーの位相差修正を＋３〜４すると、ピタッと安定します。
ES9018DM DAC Rev2.0も同じ機能を持っていますが、位相差修正の効果、恐るべしです。

8/24
完売しましたので、頒布終了しました。

10/16
DSD再生時に音量が小さくなる件は、K2Mの設定（データシート改版で判明）が原因でした。
PCMとDSDの再生音量が同じになるように対処しました。
対処版マイコンのアップデートサービスを実施します。
希望者は、私宛に外したマイコンを送ってください。
書き換えて、送料はこちら持ちで返送します。

基板再製作と部品の調達中です。
２〜４週間後の頒布となりますが、予約受付を開始します。

11/4
完売しましたので、頒布終了しました。

頒布について

・ES9018K2M DAC基板(Rev1.0 主要部品セット込) LCD20桁✕4行タイプが21,000円
・ES9018K2M DAC基板(Rev1.0 主要部品セット込) LCD16桁✕2行タイプが21,000円
※部品セットに関しては、制作マニュアルに記載してあります。
・ES9018K2M DAC基板 LCD20桁✕4行タイプ用マイコン(Rev1.3)が600円
・ES9018K2M DAC基板 LCD16桁✕2行タイプ用マイコン(Rev1.3)が600円
・ES9018K2M DAC基板 OLED20桁✕4行タイプ用マイコン(Rev1.3)が600円
・ES9018K2M DAC基板 OLED16桁✕2行タイプ用マイコン(Rev1.3)が600円
※OLEDマイコンの16桁✕2行タイプは初期化処理が20桁✕4行タイプと違うため、動作しないので、一旦対応を中止します。

送料は、基板セットはレターパックライトの３６０円のみ、マイコンは普通メール便、速達メール便、レターパックライトとなります。

予約を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「ES9018K2M DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

・ES9018K2M DAC基板(Rev1.0)の制作マニュアル Rev.1.1 ES9018K2M_1_1.pdf

回路図

・ES9018K2M DAC基板(Rev1.0)の回路図 ES9018K2M_DAC_1_0.pdf
・ES CLOCK基板(Rev1.0)の回路図 ES_CLOCK_1_0.pdf
※部品名や値などは、実際とは異なる場合があります。
