DAI3基板

2020年02月23日 頒布終了
TI社のPCM9211チップと旭化成のAK4137を使ったDAI(デジタルオーディオインターフェイス)基板です。

概要

この基板は、TI社のPCM9211チップと旭化成のAK4137を使ったDAI(デジタルオーディオインターフェイス)基板です。
SPDIF入力は、サンプリング周波数44.1KHz~192KHzに対応して、同軸4入力はオプションでアイソレートも出来ます。
I2S入力は、PCM/DSD選択信号か、クロック信号を判別して自動的にPCM/DSDの切替が可能で、オプションでアイソレートも出来ます。
アナログ入力は、アナログ信号をPCM 48KHzまたは96KHzに変換します。
PCM9211のマスタークロックにはTCXOクロック、AK4137のマスタークロックにはXOクロックで外部クロックからの入力も出来、Si5317によるジッタークリーニングをします。
Ak4137は非同期型サンプルレートコンバータですので、アップサンプリングやPCMかDSDへの変換出力も行えます。
入力のSCLKは使わず、クロック発振器のクロックを使ってSCLKを生成しますので、ラズベリーパイのI2S出力信号を入力して、SCLK(MCLK)を生成出来ます。
PCM9211とAK4137の電源は、超低ノイズなADM7154電源ICから供給します。
マイコンを別基板(オプション)にして、マイコンからの影響を無くしました。

AK449XDM DAC基板やES9038DM/S DAC基板の制御も可能です。

(11/18追記)AK4137を1.8V駆動では使えない事(DSD L/R切替で音が出ない)が判りました。
3.3V駆動の基板に改版します(12月初旬予定)ので、暫く予約受付は中止します。
既に予約された方はキャンセルも受け付けますので、私信メールで連絡してください。
既に基板を購入された方には、改版した基板セットを提供します。
ご迷惑をおかけして申し訳ありません。


(11/30追記)3.3V駆動の基板に改版しました。

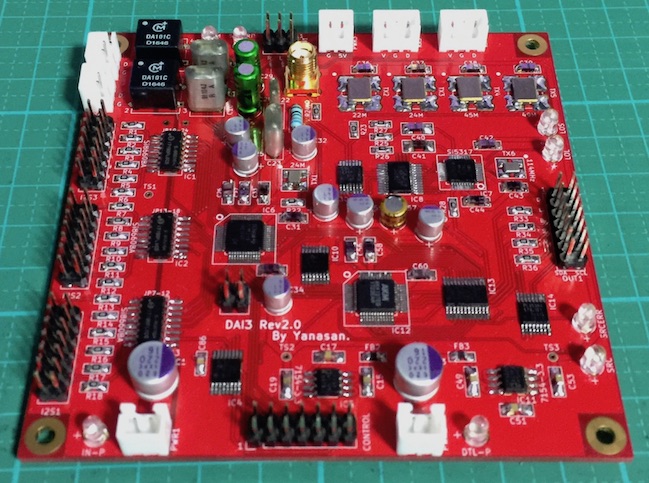

DAI3基板

アナログ入力時に使用するアナログ入力バッファアンプ基板も用意しました。

アナログ入力バッファアンプ基板

頒布について

・DAI3基板(Rev2.0 主要部品セット込)が11,800円 頒布終了
※部品セットに関しては、制作マニュアルに記載してあります。
・アイソレータIC Si8660BA 1個が350円(限定頒布)
・パルストランス DA101C 1個が250円(限定頒布)
 ※アイソレータICとパルストランスは、単品での頒布は出来ません。基板とセットとなります。
・アナログ入力バッファアンプ基板(Rev1.1)が800円 在庫少々
・コントローラ1基板(Rev1.0 主要部品セット込、マイコン無し) が3,800円 在庫有

・マイコンが1,000円
※マイコンはDAIやDAC基板用に複数タイプがあります。DAI基板やDAC基板の説明ページを読んでください。

発送方法と送料は、 こちらになります。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「DAI3基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
発送時に返信メールで、振込金額と振込先をお知らせします。
※基板セットは受注生産品となりますので、入金を先にお願いします。入金確認後に基板セットを用意しますので1週間程お待ち頂きます。

製作マニュアル

◾ DAI3基板のみ
DAI3基板(Rev2.0)の制作マニュアル Rev.2.0 DAI3_2_0.pdf
DAI3基板(Rev1.1)の制作マニュアル Rev.1.0 DAI3_1_0.pdf
アナログ入力バッファアンプ基板(Rev1.1)の制作マニュアル Rev.1.0 ANALOG_INPUT_1_0.pdf

◾ DAI3+AK449X
DAI3+AK449X DACの説明マニュアル Rev.3.0 DAI3_AK449X_3_0.pdf
DAI3+AK449X DACの説明マニュアル Rev.1.3 DAI3_AK449X_1_3.pdf
DAI3+AK449XDM DACの説明マニュアル Rev.1.2 DAI3_AK449X_1_2.pdf
DAI3+AK449XDM DACの説明マニュアル Rev.1.1 DAI3_AK449X_1_1.pdf
DAI3+AK449XDM DACの説明マニュアル Rev.1.0 DAI3_AK449X_1_0.pdf

◾ DAI3+ES9038X
DAI3+ES9038X DACの説明マニュアル Rev.3.0 DAI3_ES9038X_3_0.pdf
DAI3+ES9038X DACの説明マニュアル Rev.1.0 DAI3_ES9038X_1_0.pdf

マイコンについて

マイコンは、機能別に3タイプあります。
使いたいマイコンのバージョンのファイルをダウンドードして、DAI3基板のアップデート機能を使って、マイコンを書き換えて下さい。

◾ DAI3基板のみ
※今後は、DAI3+AK449XかDAI3_ES9038Xマイコンのどちらかを使って、コントローラ基板のD1-4ピンをオープンに設定してください。
DAI3専用 Rev2.4(2019/04/13) dai3_0204.bin
※DSD入力からSPDIF入力に切り替えた際にDSD設定のままになり音が出ない不具合を修正しました。
DAI3専用 Rev2.3(2018/07/03) dai3_0203.bin
※RX1-4入力時にI2S1のミュート信号でミュートされる不具合を修正しました。
DAI3専用 Rev2.2 dai3_0202.bin
※初期設定通りに動かない不具合を修正しました。
DAI3専用 Rev2.1 dai3_0201.bin
※コントローラ1基板単独での起動をサポートしました。
DAI3専用 Rev2.0 dai3_0200.bin
※Rev2.0基板に対応しました。
DAI3専用 Rev1.0 dai3_0100.bin

◾ DAI3+AK449X
DAI3+AK449X DAC用 Rev3.2(2020/03/04) dai3_ak449x_0302.bin
※I2S<=>SPDIF切り替えで音が出ない不具合を修正しました。
DAI3+AK449X DAC用 Rev3.1(2020/01/28) dai3_ak449x_0301.bin
※AK4497DM3の制御を追加。
DAI3+AK449X DAC用 Rev1.10(2019/09/22) dai3_ak449x_0110.bin
※AK4499DMの制御を追加。
DAI3+AK449X DAC用 Rev1.9(2019/04/13) dai3_ak449x_0109.bin
※DSD入力からSPDIF入力に切り替えた際にDSD設定のままになり音が出ない不具合を修正しました。
DAI3+AK449X DAC用 Rev1.8(2018/07/03) dai3_ak449x_0108.bin
※RX1-4入力時にI2S1のミュート信号でミュートされる不具合を修正しました。
DAI3+AK449X DAC用 Rev1.7(2018/04/01) dai3_ak449x_0107.bin
※AK4493S,AK4497Sの制御を追加。
DAI3+AK449X DAC用 Rev1.6(2018/02/17) dai3_ak449x_0106.bin
※Web操作でExt Clock ControlをEnableに出来ないミスを修正。
DAI3+AK449X DAC用 Rev1.5(2018/02/16) dai3_ak449x_0105.bin
※AK4493DM2の制御を追加。
DAI3+AK449X DAC用 Rev1.4 dai3_ak449x_0104.bin
※DAI3単独使用時に初期設定通りに動かない不具合を修正しました。
DAI3+AK449X DAC用 Rev1.3 dai3_ak449x_0103.bin
※コントローラ1基板単独での起動をサポートしました。
DAI3+AK449X DAC用 Rev1.2 dai3_ak449x_0102.bin
※Rev2.0基板に対応しました。
DAI3+AK449X DAC用 Rev1.0 dai3_ak449x_0100.bin
※DAI3制御とAK449XDM DAC制御が出来るようになりました。
 DAI3+AK449X DACの説明マニュアルの最新版を読んでください。

◾ DAI3+ES9038X
DAI3+ES9038DM/S DAC用 Rev3.1(2020/03/04) dai3_es9038x_0301.bin
※I2S<=>SPDIF切り替えで音が出ない不具合を修正しました。
DAI3+ES9038DM/S DAC用 Rev3.0(2020/01/28) dai3_es9038x_0300.bin
※ES9038DM3 DACをサポート。
DAI3+ES9038DM/S DAC用 Rev2.7(2019/11/07) dai3_es9038x_0207.bin
※DSD L/Rを切り替えるとPCM出力の左右が逆になる不具合を修正。
DAI3+ES9038DM/S DAC用 Rev2.6(2019/04/13) dai3_es9038x_0206.bin
※DSD入力からSPDIF入力に切り替えた際にDSD設定のままになり音が出ない不具合を修正しました。
DAI3+ES9038DM/S DAC用 Rev2.5(2019/04/09) dai3_es9038x_0205.bin
※Out PCM Formatで32bit以外の設定で音が出ない不具合を修正しました。
DAI3+ES9038DM/S DAC用 Rev2.4(2019/03/12) dai3_es9038x_0204.bin
※PCM 768KHz時のBCLKxnで出力されない不具合を修正しました。
DAI3+ES9038DM/S DAC用 Rev2.3(2018/07/03) dai3_es9038x_0203.bin
※RX1-4入力時にI2S1のミュート信号でミュートされる不具合を修正しました。
DAI3+ES9038DM/S DAC用 Rev2.2 dai3_es9038x_0202.bin
※DAI3単独使用時に初期設定通りに動かない不具合を修正しました。
DAI3+ES9038DM/S DAC用 Rev2.1 dai3_es9038x_0201.bin
※コントローラ1基板単独での起動をサポートしました。
DAI3+ES9038DM/S DAC用 Rev2.0 dai3_es9038x_0200.bin
※Rev2.0基板に対応しました。
 DAI3+ES9038X DACの説明マニュアルの最新版読んでください。
