DAI2基板

2018年07月03日 頒布終了
TI社のPCM9211チップと旭化成のAK4137を使ったDAI(デジタルオーディオインターフェイス)基板です。

概要

この基板は、TI社のPCM9211チップと旭化成のAK4137を使ったDAI(デジタルオーディオインターフェイス)基板です。
SPDIF入力は、サンプリング周波数44.1KHz~192KHzに対応して、同軸4入力はオプションでアイソレートも出来ます。
I2S入力は、PCM/DSD選択信号か、クロック信号を判別して自動的にPCM/DSDの切替が可能で、オプションでアイソレートも出来ます。
アナログ入力は、アナログ信号をPCM 48KHzまたは96KHzに変換します。
PCM9211のマスタークロックにはTCXOクロック、AK4137のマスタークロックにはXOクロックで外部クロックからの入力も出来、Si5317によるジッタークリーニングをします。
Ak4137は非同期型サンプルレートコンバータですので、アップサンプリングやPCMかDSDへの変換出力も行えます。
入力のSCLKは使わず、クロック発振器のクロックを使ってSCLKを生成しますので、ラズベリーパイのI2S出力信号を入力して、SCLK(MCLK)を生成出来ます。

AK449XDM DAC基板の制御も可能になりました。(2017/08/06追加)
AK449XDM DAC基板の設定を入力毎に出来るように、マイコンをRev2.0に改版しました。Rev1.0版は廃番になります。(2017/09/22追加)
ES9038DM/S DAC基板の制御も可能になりました。(2017/09/29追加)

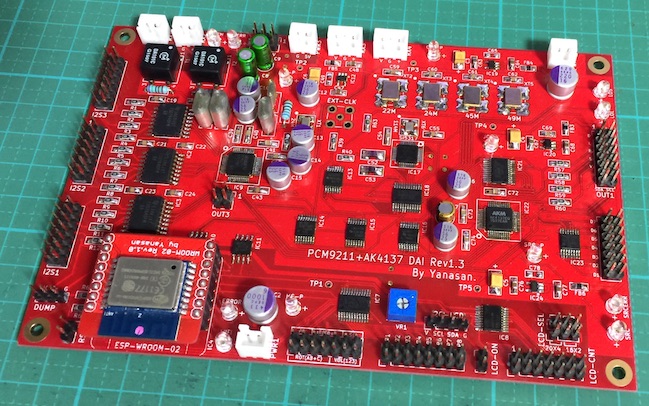

DAI2基板

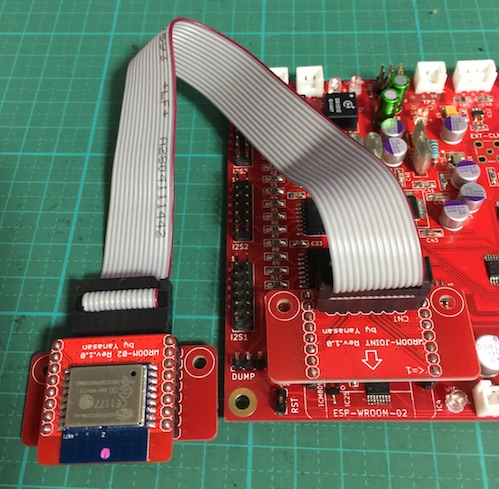

マイコンを基板外に延長する専用延長コネクタ基板も用意しました。

専用延長コネクタ基板

アナログ入力時に使用するアナログ入力バッファアンプ基板も用意しました。

アナログ入力バッファアンプ基板

頒布について

・DAI2基板(Rev1.3 主要部品セット込、マイコン付き)が14,800円 在庫無し
※部品セットに関しては、制作マニュアルに記載してあります。
・アイソレータIC ISO7640FM 1個が950円(限定頒布)
・パルストランス DA101C 1個が250円(限定頒布)
 ※アイソレータICとパルストランスは、単品での頒布は出来ません。基板とセットとなります。
・専用延長コネクタ基板(Rev1.0) 1セット(2枚)が600円 在庫有
・アナログ入力バッファアンプ基板(Rev1.1)が800円 在庫有

・DAI2基板用マイコンが1,000円
 マイコンは機能別に3タイプありますので、ご希望のマイコンを指定してください。
 ※基板セットにはマイコンはついています。

発送方法と送料は、 こちらになります。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「DAI2基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

◾ DAI2基板のみ
DAI2基板(Rev1.3)の制作マニュアル Rev.1.3 DAI2_1_3.pdf
DAI2基板(Rev1.3)の制作マニュアル Rev.1.2 DAI2_1_2.pdf
アナログ入力バッファアンプ基板(Rev1.1)の制作マニュアル Rev.1.0 ANALOG_INPUT_1_0.pdf

◾ DAI2+AK449XDM
DAI2+AK449XDM DACの説明マニュアル Rev.2.5 DAI2_AK449X_2_5.pdf
DAI2+AK449XDM DACの説明マニュアル Rev.2.4 DAI2_AK449X_2_4.pdf
DAI2+AK449XDM DACの説明マニュアル Rev.2.3 DAI2_AK449X_2_3.pdf
DAI2+AK449XDM DACの説明マニュアル Rev.2.2 DAI2_AK449X_2_2.pdf
DAI2+AK449XDM DACの説明マニュアル Rev.2.1 DAI2_AK449X_2_1.pdf
DAI2+AK449XDM DACの説明マニュアル Rev.2.0 DAI2_AK449X_2_0.pdf
DAI2+AK449XDM DACの説明マニュアル Rev.1.0 DAI2_AK449X_1_0.pdf

◾ DAI2+ES9038X
DAI2+ES9038X DACの説明マニュアル Rev.1.1 DAI2_ES9038X_1_1.pdf
DAI2+ES9038X DACの説明マニュアル Rev.1.0 DAI2_ES9038X_1_0.pdf

マイコンについて

マイコンは、機能別に3タイプあります。
使いたいマイコンのバージョンのファイルをダウンドードして、DAI2基板のアップデート機能を使って、マイコンを書き換えて下さい。
※書き換えが失敗したり、出来ない場合は、私宛に送って頂ければ、書き換えして、送料190円で返送可能です。

◾ DAI2基板のみ
DAI2専用 Rev2.3(2018/07/03) dai2_0203.bin
※RX1-4入力時にI2S1のミュート信号でミュートされる不具合を修正しました。
DAI2専用 Rev2.2 dai2_0202.bin
※PCM/DSD切り替え等の反応を改善しました。
DAI2専用 Rev1.2 dai2_0102.bin
※たまに起動時にリセットを繰り返すようになる問題に対処しました。
DAI2専用 Rev1.1 dai2_0101.bin
※WiFi接続関連の修正をしました(大きな変更ではありません)。
DAI2専用 Rev1.0 dai2_0100.bin

◾ DAI2+AK449XDM
DAI2+AK449XDM DAC用 Rev2.11(2018/07/03) dai2_ak449x_0211.bin
※RX1-4入力時にI2S1のミュート信号でミュートされる不具合を修正しました。
DAI2+AK449XDM DAC用 Rev2.10(2018/04/01) dai2_ak449x_0210.bin
※AK4493S,AK4497Sの制御を追加。
DAI2+AK449XDM DAC用 Rev2.9(2018/02/17) dai2_ak449x_0209.bin
※Web操作でExt Clock ControlをEnableに出来ないミスを修正。
DAI2+AK449XDM DAC用 Rev2.8(2018/02/16) dai2_ak449x_0208.bin
※AK4493DM2の制御を追加。
DAI2+AK449XDM DAC用 Rev2.7 dai2_ak449x_0207.bin
※DAI2単独使用時に初期設定通りに動かない不具合を修正しました。
DAI2+AK449XDM DAC用 Rev2.6 dai2_ak449x_0206.bin
※DSD出力のSRC設定を変更しました。
DAI2+AK449XDM DAC用 Rev2.5 dai2_ak449x_0205.bin
※SRC Clock+JC設定の不具合を修正しました。
DAI2+AK449XDM DAC用 Rev2.5 dai2_ak449x_0205.bin
※SRC Clock+JC設定の不具合を修正しました。
DAI2+AK449XDM DAC用 Rev2.4 dai2_ak449x_0204.bin
※AK4495DM2 DACに対応しました。
DAI2+AK449XDM DAC用 Rev2.3 dai2_ak449x_0203.bin
※AK4497DM2 DACの出力CHが左右逆になっているミスを修正しました。
DAI2+AK449XDM DAC用 Rev2.2 dai2_ak449x_0202.bin
※AK4497DM2 DACに対応しました。
 DAI2+AK449XDM DACの説明マニュアル Rev.2.2を読んでください。
DAI2+AK449XDM DAC用 Rev2.1 dai2_ak449x_0201.bin
※たまに起動時にリセットを繰り返すようになる問題に対処しました。
DAI2+AK449XDM DAC用 Rev2.0 dai2_ak449x_0200.bin
※入力毎にDACの設定が出来るようになりました。
 DAI2+AK449XDM DACの説明マニュアル Rev.2.0を読んでください。
DAI2+AK449XDM DAC用 Rev1.0 dai2_ak449x_0100.bin
※DAI2制御とAK449XDM DAC制御が出来るようになりました。
 DAI2+AK449XDM DACの説明マニュアル Rev.1.0を読んでください。

◾ DAI2+ES9038X
DAI2+ES9038DM/S DAC用 Rev1.5(2018/07/03) dai2_es9038x_0105.bin
※RX1-4入力時にI2S1のミュート信号でミュートされる不具合を修正しました。
DAI2+ES9038DM/S DAC用 Rev1.4 dai2_es9038x_0104.bin
※DAI2単独使用時に初期設定通りに動かない不具合を修正しました。
DAI2+ES9038DM/S DAC用 Rev1.3 dai2_es9038x_0103.bin
※ミュート時のポップノイズを除去しました。
DAI2+ES9038DM/S DAC用 Rev1.2 dai2_es9038x_0102.bin
※ES9038DM2 DACに対応しました。
 DAI2+ES9038X DACの説明マニュアル Rev.1.1を読んでください。
DAI2+ES9038DM/S DAC用 Rev1.0 dai2_es9038x_0100.bin
※DAI2制御とES9038DM/S DAC制御が出来るようになりました。
 DAI2+ES9038X DACの説明マニュアル Rev.1.0を読んでください。
