概要

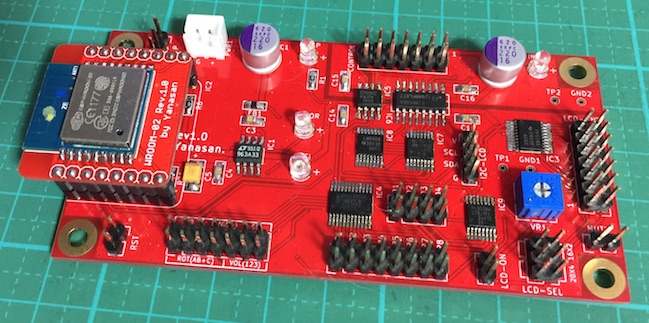

この基板は、ESP-WROOM-02マイコンを使ってDAIやDACを制御するための基板です。

マイコンのファームウェアの変更またはマイコンの差し替えで、色々なDAI基板やDAC基板の制御が出来ます。
WiFi接続出来るので、パソコンやスマートフォンから操作が出来ます。
入力信号とマイコンのI2C通信制御をアイソレートします。
LCD(液晶表示)とロータリーエンコーダ、赤外線リモコン、Pushスイッチを使った全設定を制御できます。

頒布について

・コントローラ１基板(Rev1.0 主要部品セット込、マイコン無し)が3,800円 在庫小
※部品セットに関しては、制作マニュアルに記載してあります。

・マイコンが1,000円
※マイコンはDAIやDAC基板用に複数タイプがあります。DAI基板やDAC基板の説明ページを読んでください。

発送方法と送料は、 こちらになります。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「コントローラ１基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

・コントローラ１基板(Rev1.0)の制作マニュアル Rev.1.1 Control1_1_1.pdf

マイコンについて

マイコンは、機能別に何タイプかあります。
使いたいマイコンのバージョンのファイルをダウンドードして、コントローラ１基板のアップデート機能を使って、マイコンを書き換えて下さい。

◾ DAI3基板のみ
※今後は、DAI3+AK449XかDAI3_ES9038Xマイコンのどちらかを使って、コントローラ基板のD1-4ピンをオープンに設定してください。
・DAI3専用 Rev2.4(2019/04/13) dai3_0204.bin
※DSD入力からSPDIF入力に切り替えた際にDSD設定のままになり音が出ない不具合を修正しました。
・DAI3専用 Rev2.3(2018/07/03) dai3_0203.bin
※RX1-4入力時にI2S1のミュート信号でミュートされる不具合を修正しました。
・DAI3専用 Rev2.2 dai3_0202.bin
※初期設定通りに動かない不具合を修正しました。
・DAI3専用 Rev2.1 dai3_0201.bin
※コントローラ１基板単独での起動をサポートしました。
・DAI3専用 Rev2.0 dai3_0200.bin
※Rev2.0基板に対応しました。
・DAI3専用 Rev1.0 dai3_0100.bin

◾ AK449X DAC基板
・AK449X専用 Rev3.1(2020/01/31) ak449x_0301.bin
※AK4497DM3の制御を追加。
・AK449X専用 Rev1.8(2019/09/20) ak449x_0108.bin
※AK4499DMの制御を追加。
・AK449X専用 Rev1.7(2018/02/17) ak449x_0107.bin
※Web操作でExt Clock ControlをEnableに出来ないミスを修正。
・AK449X専用 Rev1.6(2018/02/16) ak449x_0106.bin
※AK4493DM2の制御を追加。
・AK449X専用 Rev1.5 ak449x_0105.bin
※無駄な処理を削除しました。
・AK449X専用 Rev1.4 ak449x_0104.bin
※コントローラ１基板単独での起動をサポートしました。
・AK449X専用 Rev1.3 ak449x_0103.bin
※Webブラウザの設定の不具合を修正しました。
・AK449X専用 Rev1.2 ak449x_0102.bin
※AK4495DM2 DACをサポートしました。
※その他のミスを修正しました。
・AK449X専用 Rev1.1 ak449x_0101.bin
※出力CHが左右逆になっているミスを修正しました。
・AK449X専用 Rev1.0 ak449x_0100.bin
※新規提供しました。

◾ ES9038X DAC基板
・ES9038X専用 Rev2.0(2020/01/28) es9038x_0200.bin
※ES9038DM3の制御を追加。
・ES9038X専用 Rev1.3(2018/03/18) es9038x_0103.bin
※16桁X2行LCD時に音量変更時に表示がおかしくなる問題を修正しました。
・ES9038X専用 Rev1.2(2017/12/09) es9038x_0102.bin
※コントローラ１基板単独での起動をサポートしました。
・ES9038X専用 Rev1.1(2017/11/29) es9038x_0101.bin
※ミュート時のポップノイズを除去しました。
・ES9038X専用 Rev1.0(2017/11/20) es9038x_0100.bin
※新規提供しました。

◾ DAI3＋AK449X
・DAI3＋AK449X DAC用 Rev3.1(2020/01/28) dai3_ak449x_0301.bin
※AK4497DM3の制御を追加。
・DAI3＋AK449X DAC用 Rev1.10(2019/09/22) dai3_ak449x_0110.bin
※AK4499DMの制御を追加。
・DAI3＋AK449X DAC用 Rev1.9(2019/04/13) dai3_ak449x_0109.bin
※DSD入力からSPDIF入力に切り替えた際にDSD設定のままになり音が出ない不具合を修正しました。
・DAI3＋AK449X DAC用 Rev1.8(2018/07/03) dai3_ak449x_0108.bin
※RX1-4入力時にI2S1のミュート信号でミュートされる不具合を修正しました。
・DAI3＋AK449X DAC用 Rev1.7(2018/04/01) dai3_ak449x_0107.bin
※AK4493S,AK4497Sの制御を追加。
・DAI3＋AK449X DAC用 Rev1.6(2018/02/17) dai3_ak449x_0106.bin
※Web操作でExt Clock ControlをEnableに出来ないミスを修正。
・DAI3＋AK449X DAC用 Rev1.5(2018/02/16) dai3_ak449x_0105.bin
※AK4493DM2の制御を追加。
・DAI3＋AK449X DAC用 Rev1.4 dai3_ak449x_0104.bin
※DAI3単独使用時に初期設定通りに動かない不具合を修正しました。
・DAI3＋AK449X DAC用 Rev1.3 dai3_ak449x_0103.bin
※コントローラ１基板単独での起動をサポートしました。
・DAI3＋AK449X DAC用 Rev1.2 dai3_ak449x_0102.bin
※Rev2.0基板に対応しました。
・DAI3＋AK449X DAC用 Rev1.0 dai3_ak449x_0100.bin
　DAI3＋AK449X DACの説明マニュアル Rev.1.0を読んでください。

◾ DAI3＋ES9038X
・DAI3＋ES9038DM/S DAC用 Rev3.0(2020/01/28) dai3_es9038x_0300.bin
※ES9038DM3 DACをサポート。
・DAI3＋ES9038DM/S DAC用 Rev2.7(2019/11/07) dai3_es9038x_0207.bin
※DSD L/Rを切り替えるとPCM出力の左右が逆になる不具合を修正。
・DAI3＋ES9038DM/S DAC用 Rev2.6(2019/04/13) dai3_es9038x_0206.bin
※DSD入力からSPDIF入力に切り替えた際にDSD設定のままになり音が出ない不具合を修正しました。
・DAI3＋ES9038DM/S DAC用 Rev2.5(2019/04/09) dai3_es9038x_0205.bin
※Out PCM Formatで32bit以外の設定で音が出ない不具合を修正しました。
・DAI3＋ES9038DM/S DAC用 Rev2.4(2019/03/12) dai3_es9038x_0204.bin
※PCM 768KHz時のBCLKxnで出力されない不具合を修正しました。
・DAI3＋ES9038DM/S DAC用 Rev2.3(2018/07/03) dai3_es9038x_0203.bin
※RX1-4入力時にI2S1のミュート信号でミュートされる不具合を修正しました。
・DAI3＋ES9038DM/S DAC用 Rev2.2 dai3_es9038x_0202.bin
※DAI3単独使用時に初期設定通りに動かない不具合を修正しました。
・DAI3＋ES9038DM/S DAC用 Rev2.1 dai3_es9038x_0201.bin
※コントローラ１基板単独での起動をサポートしました。
・DAI3＋ES9038DM/S DAC用 Rev2.0 dai3_es9038x_0200.bin
※Rev2.0基板に対応しました。
　DAI3＋ES9038X DACの説明マニュアル Rev.1.0を読んでください。

回路図

・コントローラ１基板(Rev1.0)の回路図 Control1_1_0C.pdf
※部品名や値などは、実際とは異なる場合があります。
