概要

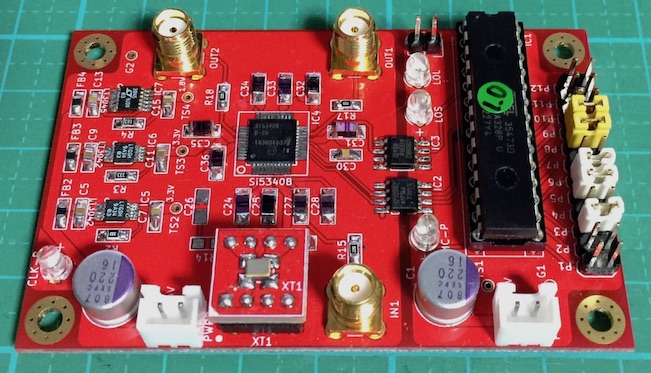

この基板は、超低ノイズなSi5340クロックジェネレータICを使って、内蔵10MHzク ロックまたは外部10MHzクロックを入力して、設定周波数クロックを生成して、2出力します。
DAI3基板とES9038DM2基板の外部クロックに、49Mと98Mのクロックを供給する 場合に便利です。
良質な10MHzクロックを外部クロックに入力すると、更に高品質なクロックを出力出 来ます。

(2020/05/08)LT3042とLT3045をピン有りに変更したRev1.2基板に改版しました。

頒布について

・Si5340クロックジェネレータ基板(Rev1.2 主要部品セット込、マイコン付き)が9,800円 受注生産品
・クロック変換基板３(2.5mmX3mmサイズ用) １枚が150円（制作マニュアル無し）
・クロック変換基板５(3mmX5mmサイズ用) １枚が150円（制作マニュアル無し）
・クロック変換基板７(5mmX7mmサイズ用) １枚が150円（制作マニュアル無し）
※部品セットに関しては、制作マニュアルに記載してあります。

・Si5340クロックジェネレータ基板用マイコン(Rev1.0)が400円
※基板セットにはマイコンはついています。

発送方法と送料は、 こちらになります。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「Si5340クロックジェネレータ基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
発送時に返信メールで、振込金額と振込先をお知らせします。
※基板セットは受注生産品となりますので、入金を先にお願いします。入金確認後に基板セットを用意しますので１週間程お待ち頂きます。

製作マニュアル

・Si5340クロックジェネレータ基板(Rev1.2)の制作マニュアル Rev.2.0 ClockGenerator_2_0.pdf
・Si5340クロックジェネレータ基板(Rev1.1)の制作マニュアル Rev.1.3 ClockGenerator_1_3.pdf

マイコンの修正履歴

・マイコンV1.0(2019/04/16)は、新規提供しました。
