概要

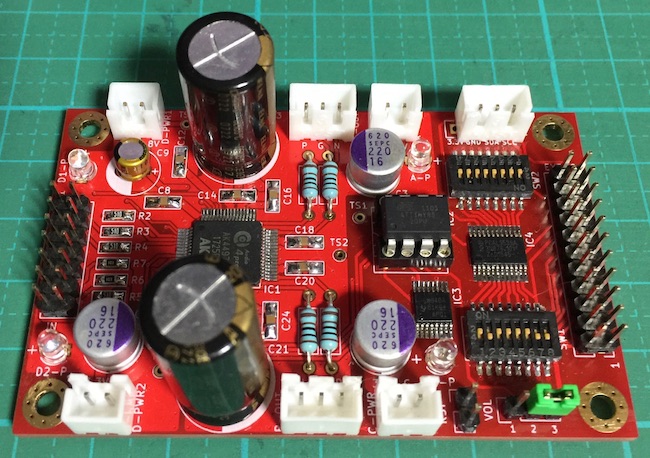

旭化成のAK4497EQ DACチップを使ったDAC基板を作りました。
PCMは768KHzまで、DSDはDSD512まで対応しています。
この基板はATtiny85マイコンを搭載しており、ディップスイッチによる設定のみで動作するようにコンパクトにまとめています。
基板１枚でシングルDAC、２枚でデュアルモノDACとなります。
DAI2/3基板と接続して制御する事も出来ます。

TVDDに1.8Vを供給すると、最大入力電圧が2.1Vまでとなり、3.3V系入力では問題があるのではとのご指摘を受けました。
実機で音が歪むとか実害は発生していませんが、TVDDを3.3Vにして、DVDDに1.8Vまたは内蔵LDOにするかの設定を追加したRev2.0版を製作しました(2019/02/06)。

頒布について

・AK4497S DAC基板(Rev2.0 主要部品セット込、マイコン付き)が10,800円 受注生産品
※部品セットに関しては、制作マニュアルに記載してあります。

・AK4497S DAC基板マイコン(Rev1.2)が350円

発送方法と送料は、 こちらになります。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「AK4497S DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。
※基板セットは受注生産品となりますので、入金を先にお願いします。入金確認後に基板セットを用意しますので１〜２週間程お待ち頂きます。

製作マニュアル

・AK4497S DAC基板(Rev2.0)の制作マニュアル Rev.2.0 AK4497S_DAC_2_0.pdf
・AK4497S DAC基板(Rev1.0)の制作マニュアル Rev.1.0 AK4497S_DAC_1_0.pdf

マイコンの修正履歴

・マイコンRev1.2(2019/07/10)では、サンプリング周波数切替時のノイズを低減しました。
・マイコンRev1.1(2019/02/18)では、Heavy Loadのレジスタ設定ミス(reg1=>reg8)を修正しました。

マイコンの書き換えサービスは、郵便ではマイコンが踏まれてピンが曲がる件が多発しましたので、廃止しました。
替わりにマイコンの価格を下げました。
