AK4495S DAC基板

2016年08月16日 在庫切れ中

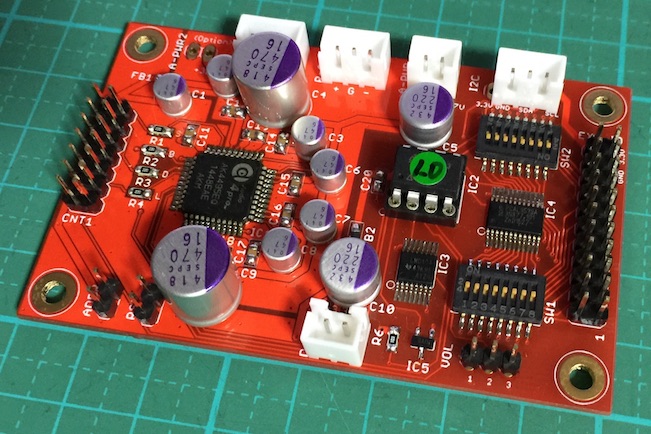

旭化成のAK4495EQ DACチップを使ったシングル/デュアルモノDAC基板です。

概要

旭化成のAK4495EQ DACチップを使ったDAC基板を作りました。
最新のDACチップなので、PCMは768KHzまで、DSDは2.8MHz、5.6MHzに対応しています。
AK4495EQは、AK4490EQの上位チップです。
今回はディップスイッチによる設定のみで動作するようにコンパクトにまとめています。
基板1枚でシングルDAC、2枚でデュアルモノDACとなります。

AK4495S DAC


AK4495EQは、AK4490EQとはまた違うようです。
AK4490EQは低音が良く出ていてましたが、AK4495EQはそれほどではなく、その変わりに別な魅力が感じれます。
デジタルフィルタが5種類、サウンドモードが5種類ありますので、好みの設定で楽しんでください。
今回(2016/7/3)から、AK4495EQをAK4495SEQに替えたセットのみの頒布としました。

頒布について

・AK4495S DAC基板(Rev1.3 主要部品セット込、マイコンRev1.1付き)が5,500円 在庫無し
 ※AK4495EQがAK4495SEQに替わりました。
※部品セットに関しては、制作マニュアルに記載してあります。
・AK4495S DAC基板マイコン(Rev1.1)が350円

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「AK4495S DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

AK4495S DAC基板(Rev1.3)の制作マニュアル Rev.1.4 AK4495S_DAC_1_4.pdf
AK4495S DAC基板(Rev1.3)の制作マニュアル Rev.1.3 AK4495S_DAC_1_3.pdf
AK4495S DAC基板(Rev1.2)の制作マニュアル Rev.1.2 AK4495S_DAC_1_2.pdf
AK4495S DAC基板(Rev1.0)の制作マニュアル Rev.1.0 AK4495S_DAC_1_0.pdf

マイコンの修正履歴

マイコンRev1.1では、手動ボリュームの音量調整を変更しました。

マイコンの書き換えサービスは、郵便ではマイコンが踏まれてピンが曲がる件が多発しましたので、廃止しました。
替わりにマイコンの価格を下げました。
