AK4490S DAC基板

2016年7月21日 頒布中
旭化成のAK4490EQ DACチップを使ったシングル/デュアルモノDAC基板です。

概要

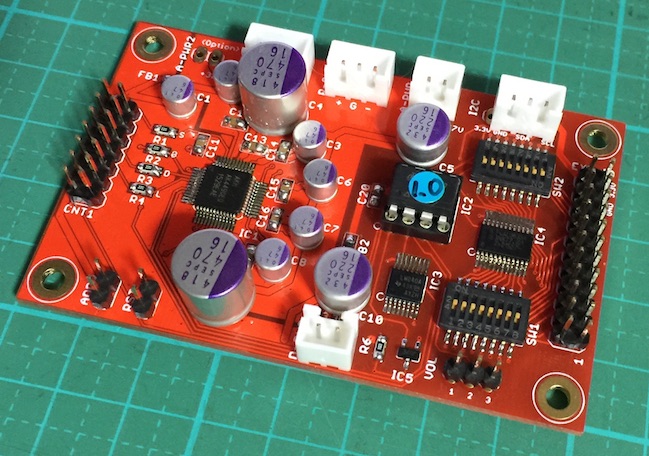

旭化成のAK4490EQ DACチップを使ったDAC基板を作りました。
最新のDACチップなので、PCMは768KHzまで、DSDは2.8MHz、5.6MHz、11.2MHzに対応しています。
今回はディップスイッチによる設定のみで動作するようにコンパクトにまとめています。
基板1枚でシングルDAC、2枚でデュアルモノDACとなります。

AK4490S DAC


昔聴いたAK4399 DACは好きになれませんでしたが、このAK4490EQは特徴があって良い感じです。
特にPCMは低音が良く出ていて楽しいです。
デジタルフィルタが5種類、サウンドモードが3種類ありますので、好みの設定で楽しんでください。

頒布について

・AK4490S DAC基板(Rev1.3 主要部品セット込、マイコンRev1.1付き)が3,900円
※部品セットに関しては、制作マニュアルに記載してあります。
・AK4490S DAC基板マイコン(Rev1.1)が550円

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

頒布を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「AK4490S DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

AK4490S DAC基板(Rev1.3)の制作マニュアル Rev.1.4 AK4490S_DAC_1_4.pdf
AK4490S DAC基板(Rev1.3)の制作マニュアル Rev.1.3 AK4490S_DAC_1_3.pdf
AK4490S DAC基板(Rev1.2)の制作マニュアル Rev.1.2 AK4490S_DAC_1_2.pdf
AK4490S DAC基板(Rev1.0)の制作マニュアル Rev.1.0 AK4490S_DAC_1_0.pdf

マイコンの書き換えサービス

マイコンRev1.1では、手動ボリュームの音量調整を変更しました。

ファームウェアの入替を希望される場合は、郵便でマイコンだけ(静電気防止のスポンジに挿して)を送って頂ければ書き換えて返送します。
基板名を書いたメモと返送用の切手と封筒も同封してください。
郵便料金は封筒のサイズと重さで違いますので、以下を参考にしてください。
通常の封筒なら第一種郵便物/定形郵便物/50g以内、複数個だと第一種郵便物/定形外郵便物/100g以内でしょう。

郵便料金表

私の送り先が判らない方は、私宛に私信メールをください。
