AK4490DM DAC基板

2017年01月27日 在庫切れ中
旭化成のAK4490EQ DACチップを使ったデュアルモノDAC基板です。

概要

この基板は、旭化成のAK4490EQ DACチップを使って、I2S信号(PCM、DSD)をアナログ信号に変換して、デュアルモノ再生が出来ます。
AK4490S DAC基板の結果が良かったので、デュアルモノ基板も欲しくなって製作しました。
マイコン制御部とデジタル回路、左右のアナログ回路のグランドを分離しています。
AK4490EQのアナログ3.3V電源はADP151を使ってアナログ電源から3.3Vを供給します。
LCD(液晶表示)とロータリーエンコーダ、赤外線リモコン、Pushスイッチのいずれかを使ったマルチファンクションモードと、LCDを使わずにピンで設定出来るシンプルモードを用意しました。

シンプルモード時にFIRフィルタの設定が出来ないミスが見つかりました。
マイコンRev1.1改版で対処しましたので、お困りの方はマイコンの書き換えサービスをご利用下さい。
銀色のリモコンのPlayキーが利かない問題をマイコンRev1.2改版で対処しました。

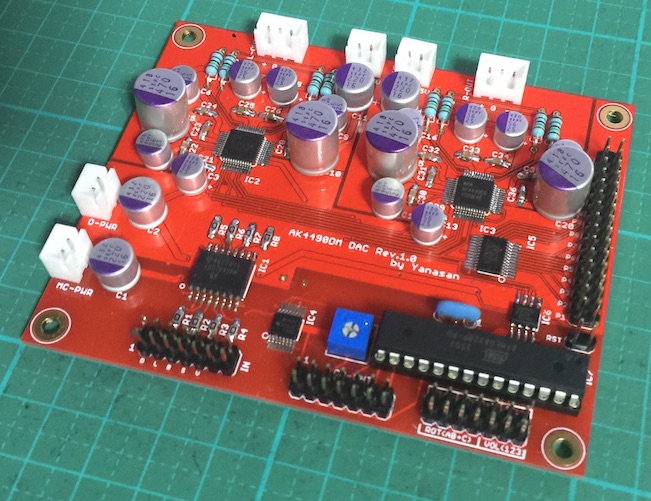

AK4490DM DAC基板

頒布について

・AK4490DM DAC基板(Rev1.0 主要部品セット込、マイコン付き) LCD20桁✕4行タイプが7,600円 在庫無し
・AK4490DM DAC基板(Rev1.0 主要部品セット込、マイコン付き) LCD16桁✕2行タイプが7,600円 在庫無し
 ※OLEDはLCDマイコンで動作します。
・アイソレータIC ISO7640FM 1個が950円(限定頒布)
 ※アイソレータICは、単品での頒布は出来ません。基板とセットとなります。
※部品セットに関しては、制作マニュアルに記載してあります。

・AK4490DM DAC基板 LCD20桁✕4行タイプ用マイコン(Rev1.3)が600円
・AK4490DM DAC基板 LCD16桁✕2行タイプ用マイコン(Rev1.3)が600円
※基板セットにはマイコンはついています。

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「AK4490DM DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

AK4490DM DAC基板(Rev1.0)の制作マニュアル Rev.1.4 AK4490DM_DAC_1_4.pdf

マイコンの書き換えサービス

マイコンRev1.1では、シンプルモードのP9-P11入力のFIRフィルタの設定が反映されないミスの修正を行いました。
マイコンRev1.2では、銀色のリモコンでPlayキーが利かない問題に対処しました。
マイコンRev1.3では、
・PCM 768KHzのfs表示ミスを修正
・手動ボリュームの音量調整の値を変更
・MUTE処理の見直し
を行いました。


ファームウェアの入替を希望される場合は、郵便でマイコンだけ(静電気防止のスポンジに挿して)を送って頂ければ書き換えて返送します。
基板名を書いたメモと返送用の切手と封筒も同封してください。
郵便料金は封筒のサイズと重さで違いますので、以下を参考にしてください。
通常の封筒なら第一種郵便物/定形郵便物/50g以内、複数個だと第一種郵便物/定形外郵便物/100g以内でしょう。

郵便料金表

※クロネコDM便での返送を希望される場合は、82円切手を同封してください。
私の送り先が判らない方は、私宛に私信メールをください。
