AK4137 P2D4基板

2020年03月05日 頒布中

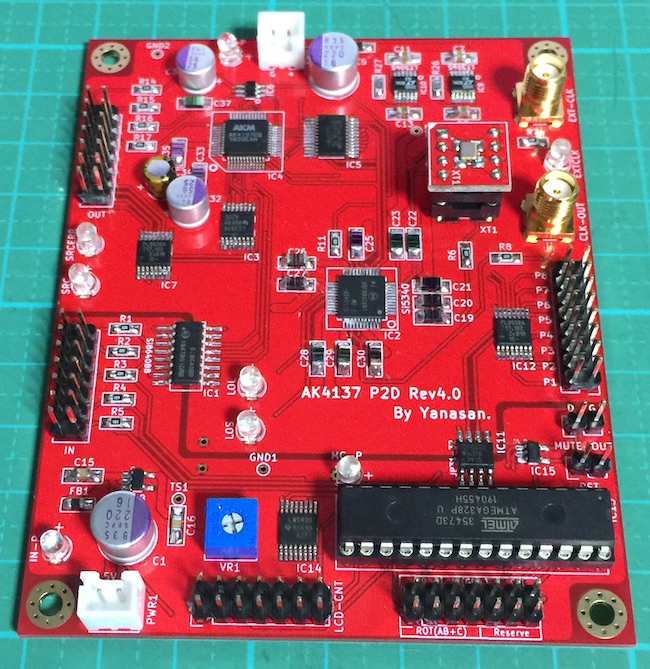

AK4137EQチップを使ってI2S信号(PCM)をDSD信号に変換(P2D)して出力する基板です。

概要

この基板は、AK4137EQチップを使ってI2S信号(PCM)をP2D変換してDSDで出力します。
また、非同期型サンプルレートコンバータですので、PCMのアップサンプリング、DSDからPCMの変換も行えます。
DoP(PCM信号)をPCMやDSDに変換も出来ます(動作未確認の為保証無し)。
入力のSCLKは使わず、Si5340クロックジェネレーターを使ってSCLKを生成しますので、ラズベリーパイのI2S出力信号を入力して、SCLK(MCLK)を生成出来ます。
Rev4.0から、Si5340クロックジェネレーターを搭載してシステムクロックを生成します。
10MHz外部クロック入力も可能です。
Si5340クロックジェネレーター用電源は、超低ノイズなLT3045電源ICから、デジタル1.8V、デジタル3.3Vを供給します。

AK4137 P2D基板4

頒布について

・AK4137 P2D4基板(Rev4.0 主要部品セット込、マイコン付き) LCD20桁✕4行タイプが10,800円 受注生産品
・AK4137 P2D4基板(Rev4.0 主要部品セット込、マイコン付き) LCD16桁✕2行タイプが10,800円 受注生産品
 ※OLEDはLCDマイコンで動作します。
・クロック変換基板3(2.5mmX3mmサイズ用) 1枚が150円(制作マニュアル無し)
・クロック変換基板5(3mmX5mmサイズ用) 1枚が150円(制作マニュアル無し)
・クロック変換基板7(5mmX7mmサイズ用) 1枚が150円(制作マニュアル無し)
・アイソレータIC Si8640BB 1個が350円(限定頒布)
・アイソレータIC ADuM1250 1個が800円(限定頒布)
※アイソレータICは、単品での頒布は出来ません。基板とセットとなります。
※部品セットに関しては、制作マニュアルに記載してあります。

・AK4137 P2D4基板 LCD20桁✕4行タイプ用マイコン(Rev1.1)が400円
・AK4137 P2D4基板 LCD16桁✕2行タイプ用マイコン(Rev1.1)が400円
※基板セットにはマイコンはついています。

発送方法と送料は、 こちらになります。

予約を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「AK4137 P2D4基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
発送時に返信メールで、振込金額と振込先をお知らせします。
※基板セットは受注生産品となりますので、入金を先にお願いします。入金確認後に基板セットを用意しますので1週間程お待ち頂きます。

製作マニュアル

AK4137 P2D4基板(Rev4.0)の制作マニュアル Rev.1.0 AK4137_P2D4_1_0.pdf

マイコンの修正履歴

AK4137P2D4専用 Rev1.1(2020/03/04)
※I2S<=>SPDIF切り替えで音が出ない不具合を修正しました。
AK4137P2D4専用 Rev1.0(2020/02/02)
※新規提供しました。
