概要

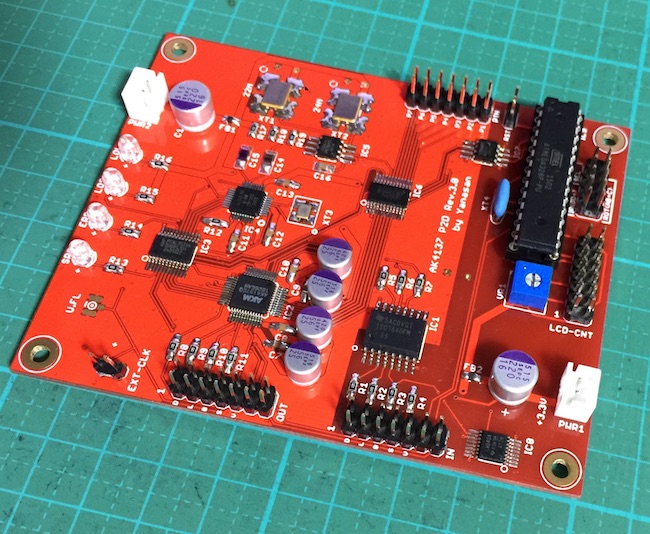

この基板は、AK4137EQチップを使ってI2S信号(PCM)をP2D変換してDSDで出力します。
また、非同期型サンプルレートコンバータですので、PCMのアップサンプリング、DSDからPCMの変換も行えます。
DoP(PCM信号)をPCMやDSDに変換も出来ます（動作未確認の為保証無し）。
入力のSCLKは使わず、クロック発振器のクロックを使ってSCLKを生成しますので、ラズベリーパイのI2S出力信号を入力して、SCLK(MCLK)を生成出来ます。
外部クロック入力も可能で、その時はSi5317のジッタークリーニングはされません。
アドオン基板は廃止しました。
頒布について
・AK4137 P2D基板３(Rev3.0 主要部品セット込、マイコン付き) LCD20桁✕4行タイプが9,800円 頒布終了
・AK4137 P2D基板３(Rev3.0 主要部品セット込、マイコン付き) LCD16桁✕2行タイプが9,800円 頒布終了
※OLEDはLCDマイコンで動作します。
・アイソレータIC ISO7640FM １個が950円（限定頒布）
※アイソレータICは、単品での頒布は出来ません。基板とセットとなります。
※部品セットに関しては、制作マニュアルに記載してあります。
・AK4137 P2D基板３ LCD20桁✕4行タイプ用マイコン(Rev3.4)が400円
・AK4137 P2D基板３ LCD16桁✕2行タイプ用マイコン(Rev3.4)が400円
※基板セットにはマイコンはついています。
発送方法と送料は、 こちらになります。
予約を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「AK4137 P2D基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
発送時に返信メールで、振込金額と振込先をお知らせします。
※基板セットは受注生産品となりますので、入金を先にお願いします。入金確認後に基板セットを用意しますので１週間程お待ち頂きます。
製作マニュアル
・AK4137 P2D基板３(Rev3.0)の制作マニュアル Rev.3.3 AK4137_P2D_3_3.pdf（マイコンRev3.4用）
・AK4137 P2D基板３(Rev3.0)の制作マニュアル Rev.3.2 AK4137_P2D_3_2.pdf
マイコンの修正履歴
・マイコンV3.4(2019/07/09)では、DoP設定を単独の設定画面にして、他の設定画面も見直し修正しました。
・マイコンV3.3(2017/11/29)では、Appleリモコンのペアリングが出来ない問題に対処しました。
・マイコンV3.2(2017/01/09)では、DSD512対応しました。
・マイコンV3.1(2016/08/22)では、AK4137のリセット失敗する問題に対処しました。
マイコンの書き換えサービス
マイコンの書き換えサービスは、郵便ではマイコンが踏まれてピンが曲がる件が多発しましたので、廃止しました。
替わりにマイコンの価格を下げました。
