AK4137 P2D基板

2017年1月10日 頒布終了
AK4137EQチップを使ってI2S信号(PCM)をDSD信号に変換(P2D)して出力する基板です。

概要

この基板は、AK4137EQチップを使ってI2S信号(PCM)をP2D変換してDSDで出力します。
また、非同期型サンプルレートコンバータですので、PCMのアップサンプリング、DSDからPCMの変換も行えます。
DoP(PCM信号)をPCMやDSDに変換も出来ます(動作未確認の為保証無し)。
入力のSCLKは使わず、クロック発振器のクロックを使ってSCLKを生成しますので、ラズベリーパイのI2S出力信号を入力して、SCLK(MCLK)を生成出来ます。

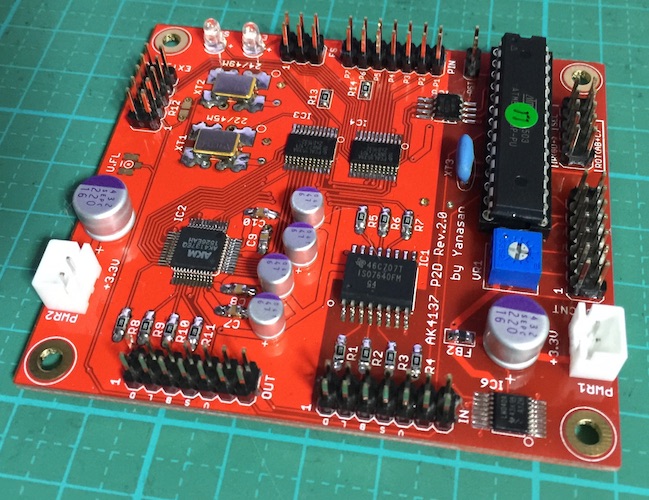

AK4137 P2D基板

外部クロック入力も可能で、Si5317によるジッタークリーニング機能と外部クロックのアドオン基板も搭載可能です。

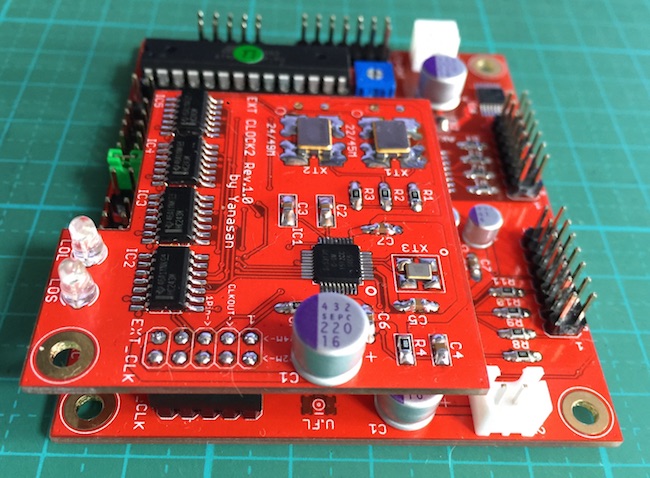

AK4137 P2D基板+アドオン基板2


銀色のリモコンのPlayキーが利かない問題をマイコンRev1.2改版で対処しました。

頒布について

・AK4137 P2D基板(Rev2.0 主要部品セット込、マイコン付き) LCD20桁✕4行タイプが7,800円
・AK4137 P2D基板(Rev2.0 主要部品セット込、マイコン付き) LCD16桁✕2行タイプが7,800円
 ※OLEDはLCDマイコンで動作します。
・Si5317&外部クロック用アドオン基板2AType(Rev1.0 主要部品セット込) が3,500円(限定頒布)
 ※ATypeはAK4137 P2D基板(Rev2.X)用です。
・Si5317&外部クロック用アドオン基板2BType(Rev1.0 主要部品セット込) が3,500円(限定頒布)
 ※BTypeはAK4137 P2D基板(Rev1.X)用です。
・外部クロック用アドオン基板(Rev1.0 主要部品セット込) が600円(限定頒布)
 ※ジッタークリーニングが不要の場合はこのアドオン基板を使います。
・XOタイプ45.1584MHz&49.152MHzクロックセットが500円(限定頒布)
 ※クロックセットは、単品での頒布は出来ません。基板とセットとなります。
・アイソレータIC ISO7640FM 1個が950円(限定頒布)
 ※アイソレータICは、単品での頒布は出来ません。基板とセットとなります。
※部品セットに関しては、制作マニュアルに記載してあります。

・AK4137 P2D基板 LCD20桁✕4行タイプ用マイコン(Rev1.4)が600円
・AK4137 P2D基板 LCD16桁✕2行タイプ用マイコン(Rev1.4)が600円
※基板セットにはマイコンはついています。

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「AK4137 P2D基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。
※メール受け付けから発送案内メールまで数日かかります。

製作マニュアル

AK4137 P2D基板(Rev2.0)の制作マニュアル Rev.1.6 AK4137_P2D_1_6.pdf
Si5317付き外部クロック用アドオン基板2(Rev1.0)の制作マニュアル Rev.1.2 EXT_CLOCK2_1_2.pdf
AK4137 P2D基板(Rev1.1)の制作マニュアル Rev.1.1 AK4137_P2D_1_1.pdf
外部クロック用アドオン基板(Rev1.0)の制作マニュアル Rev.1.0 EXT_CLOCK_1_0.pdf

マイコンの書き換えサービス

マイコンRev1.1では、入力と出力フォーマットのL-JustとR-Justの表示が逆になっていたミスの修正を行いました。
マイコンRev1.2では、銀色のリモコンでPlayキーが利かない問題に対処しました。
マイコンRev1.3では、PCM 768KHzのfs表示ミスを修正を行いました。
マイコンRev1.4では、DSD512出力を追加しました。


ファームウェアの入替を希望される場合は、郵便でマイコンだけ(静電気防止のスポンジに挿して)を送って頂ければ書き換えて返送します。
基板名を書いたメモと返送用の切手と封筒も同封してください。
郵便料金は封筒のサイズと重さで違いますので、以下を参考にしてください。
通常の封筒なら第一種郵便物/定形郵便物/50g以内、複数個だと第一種郵便物/定形外郵便物/100g以内でしょう。

郵便料金表

※クロネコDM便での返送を希望される場合は、82円切手を同封してください。
私の送り先が判らない方は、私宛に私信メールをください。
