3端子レギュレータ基板

2018年07月03日 頒布中
超低ノイズなLDOの電源ICチップを使った3端子レギュレータ互換基板です。

概要

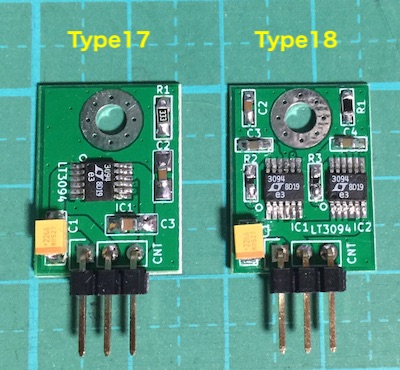

随分前に頒布していたTPS7A4700を使った3端子レギュレータ互換基板がありましたが、最近の超低ノイズLDOの電源ICチップを使ってシリーズ化した基板が完成しました。
今回採用した電源ICは、LT3042、LT3045、ADM7150、ADM7154、TPS7A4700、TPS7A3301です。
3端子レギュレータの正電源用は78XXと、負電源用は79XXとピン互換となります。

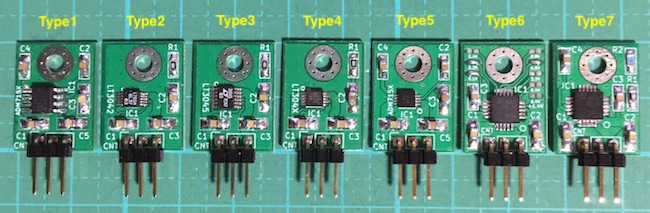

3端子レギュレータ互換基板

左から、ADM715X、LT3042、LT3045、LT304X(ピン無しタイプ)、ADM715X(ピン無しタイプ)、TPS7A4700、TPS7A3301です。

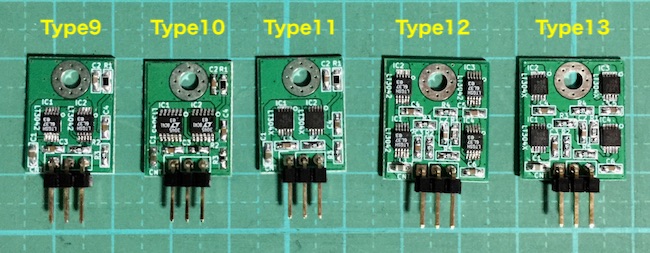

3端子レギュレータ互換基板2

左から、LT3042✕2、LT3045✕2、LT304X(ピン無しタイプ)✕2、LT3042✕4、LT304X(ピン無しタイプ)✕4です。

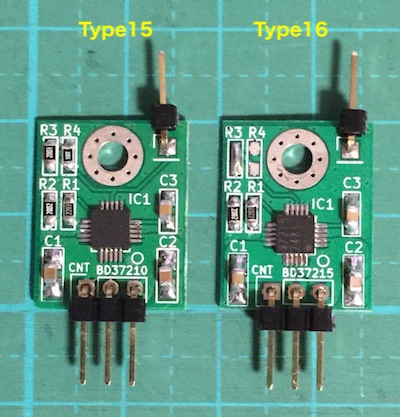

3端子レギュレータ互換基板3

左から、BD37210、BD37215です。

出力電圧は、
・LT304Xタイプは、抵抗で1.2V、1.8V、3.3V、5Vの電圧となります。
・ADM714Xタイプは、出力電圧に合った電源ICを選択して固定電圧となります。
・TPS7A4700タイプは、設定ジャンパをハンダ付けして、1.4V〜20Vの電圧となります。
・TPS7A3301タイプは、抵抗の組み合わせで、1.4V〜20Vの負電圧となります。
・BD37210タイプは、抵抗の組み合わせで、、1V〜15Vの電圧となります。
・BD37215タイプは、抵抗の組み合わせで、、1V〜15Vの負電圧となります。
基板サイズは、20mmX15mmで、厚さは1mmです。
※Type12,13は、基板サイズは、21mmX18mmです。
※Type15,16は、基板サイズは、20mmX16mmです。
3.2mmの取り付け穴がありますので、放熱器にネジ止めできます。

頒布について

・3端子レギュレータ基板1(ADM715X、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板2(LT3042、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板3(LT3045、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板4(LT304Xピン無、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板5(ADM715Xピン無、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板6(TPS7A4700、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板7(TPS7A3301、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板9(LT3042✕2、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板10(LT3045✕2、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板11(LT304Xピン無✕2、Rev1.0、基板のみ)が150円 在庫有
・3端子レギュレータ基板12(LT3042✕4、Rev1.0、基板のみ)が200円 在庫有
・3端子レギュレータ基板13(LT304Xピン無✕4、Rev1.0、基板のみ)が200円 在庫有
・3端子レギュレータ基板15(BD37210、Rev1.1、基板のみ)が150円 在庫有
・3端子レギュレータ基板16(BD37215、Rev1.2、基板のみ)が150円 在庫有

・ADM7154-1.2V 1個が880円 在庫有
・ADM7154-1.8V 1個が880円 予約
・ADM7154-3.3V 1個が880円 在庫有
・ADM7150-5.0V 1個が1,200円 在庫有
・LT3042 1個が700円 在庫有
・LT3045 1個が980円 予約
・LT3042ピン無 1個が700円 予約
・LT3045ピン無 1個が980円 予約
・TPS7A4700 1個が700円 在庫有
・TPS7A3301 1個が880円 予約
※電源ICは、単品での頒布は出来ません。基板とセットとなります。
※電源ICが用意出来ない場合もありますが、ご了承ください。

電源ICは、マルツパーツさん( https://www.marutsu.co.jp/)で1個から購入可能です。
ここでの電源ICの単品頒布は、中止しました。

送料は、
クロネコDM便は190円
レターパックライトは360円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「3端子レギュレータ基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、完成品は出力電圧とL型ピンヘッダ有無、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

3端子レギュレータ基板の制作マニュアル Rev2.4 3pwr_2_4.pdf

回路図

・3端子レギュレータ基板1(ADM715X、Rev1.0)の回路図 3pwr1_1_0_C.pdf
・3端子レギュレータ基板2(LT3042、Rev1.0)の回路図 3pwr2_1_0_C.pdf
・3端子レギュレータ基板3(LT3045、Rev1.0)の回路図 3pwr3_1_0_C.pdf
・3端子レギュレータ基板4(LT304Xピン無、Rev1.0)の回路図 3pwr4_1_0_C.pdf
・3端子レギュレータ基板5(ADM715Xピン無、Rev1.0)の回路図 3pwr5_1_0_C.pdf
・3端子レギュレータ基板6(TPS7A4700、Rev1.0)の回路図 3pwr6_1_0_C.pdf
・3端子レギュレータ基板7(TPS7A3701、Rev1.0)の回路図 3pwr7_1_0_C.pdf
・3端子レギュレータ基板9(LT3042✕2、Rev1.0)の回路図 3pwr9_1_0_C.pdf
・3端子レギュレータ基板10(LT3045✕2、Rev1.0)の回路図 3pwr10_1_0_C.pdf
・3端子レギュレータ基板11(LT304Xピン無✕2、Rev1.0)の回路図 3pwr11_1_0_C.pdf
・3端子レギュレータ基板12(LT3042✕4、Rev1.0)の回路図 3pwr12_1_0_C.pdf
・3端子レギュレータ基板13(LT304Xピン無✕4、Rev1.0)の回路図 3pwr13_1_0_C.pdf
・3端子レギュレータ基板15(BD37210、Rev1.1)の回路図 3pwr15_1_1_C.pdf
・3端子レギュレータ基板16(BD37215、Rev1.2)の回路図 3pwr16_1_2_C.pdf
