皆さん、こんXXは。

FN1242A P2D基板を予約されている方への連絡です。

最終動作確認中ですが、44.1KHz時に音が途切れたり、
スクラッチノイズが乗る症状が出ています。
対策を検討中ですので、発送が数日遅れます。

長らくお待たせして申し訳ありませんが、もう暫くお待ち下さい。

Sさん、こんXXは。

先程、修正マニュアルを公開しました。
PI6C4511が１個と、マイコンRev1.2が必要になります。

マイコンは書換サービスで対応します。

よろしくお願いします。

やなさん、こん○○は
解決できそうとの事で安心しました。
気長に待ちますのでじっくりやってください。
もし実験台が必要ならお声掛けください。

Sさん、こんXXは。

> 頒布して頂いたFN1242A P2D基板ですが、サンプリングレートが88.2KHzの場合は問題無いが、44.1KHz時にノイズが乗る件、解決手段は無いのでしょうか？

MTさんが実験されたIC4のICS570BをPI6C4511に入替する方法で、
対処出来そうです。
PI6C4511はクロック遅延が発生するので、ジッタークリーナーの
位相差修正でSCLK（MCLK)のクロックをその遅延より遅くなる
ように調整しないと、リクロック回路がうまく動作しません。
サンプリング周波数毎に、うまく動作する調整を現在行っていますが、
まだ時間がかかりそうです。
暫くお待ち下さい。

やなさん、こん○○は
頒布して頂いたFN1242A P2D基板ですが、サンプリングレートが88.2KHzの場合は問題無いが、44.1KHz時にノイズが乗る件、解決手段は無いのでしょうか？
DAIと組み合わせて、S/PDIF入力で使おうと思っていたのですが、解決手段が無いとなるとSRCを手配せねばなりません。
多少基板に手を入れる事は厭いません。
ご回答よろしくお願い致します。

やなさん、こんばんは。

マイコンのご送付、ありがとうございます。

BCLK側逓倍回路（IC4）の同期ズレが解消できました。

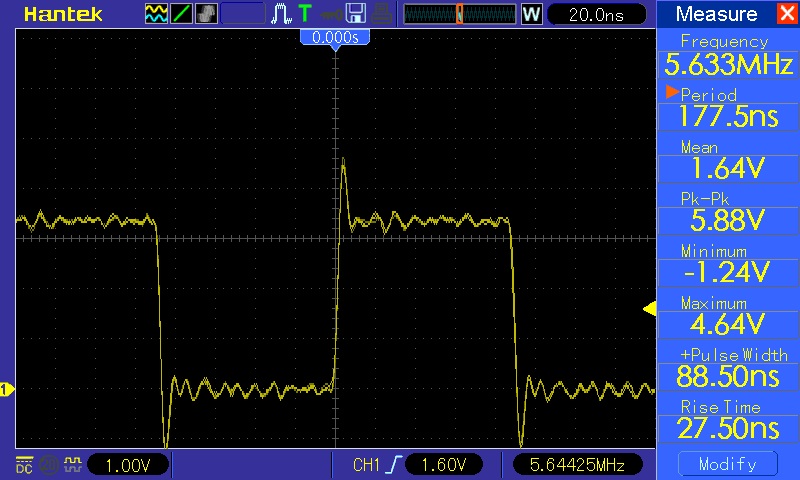

画像は、BCLK（IC5の5番ピン）の2逓倍のオシロスコープの画面です。

やなさん、おはようございます。

＞私もICを購入して、マイコン修正をします。
＞先にMTさんに修正マイコンを送りますので、私信メールを頂けますか。

ありがとうございます。
メールを送ります。

MTさん、こんXXは。

> 　⇒　サンプル＆手順書追記しました。

手順書まで作って頂き、ありがとうございます。
私もICを購入して、マイコン修正をします。
RSコンポで扱っていないので、海外からの購入になるので、
確認まで１週間程かかります。
先にMTさんに修正マイコンを送りますので、私信メールを頂けますか。

尚、今回の件は、P2D基板のIC4に関する事で、I2Sリクロック基板には関係ありませんので、誤解ないようお願いします。

やなさん、こんばんは。

＞> プログラムの修正が必要ですが、パターンカットと、ジャンパー３本で行けそうです。
＞誰でも出来る改造ではないと思いますが、
＞必要なら修正マイコンを交換提供します。

お気遣いありがとうございます。
大変助かります。

＞質問があります。
＞X2ピンはオープンで良いのでは？

X2ピンはリードをカットしてしまいますのでオープンとしています。

PI6C4511WEのCLK（5ピン）を、P2D基板のCLK（8ピン）信号のランドに接続します。
（P2D基板を見て、BCLKラインをカットして、ジャンパーを飛ばすのは難易度が格段に上がりそうなので・・・）

＞OEピンはVCCに接続しなくてオープンでイネーブルなのでしょうか？
OEピンは、内部プルアップのため、オープンでイネーブルです。

スペックシートへのリンク
http://www.pericom.com/assets/Datasheets/PI6C4511.pdf

実機サンプルができましたら、写真をアップしたいと思います。

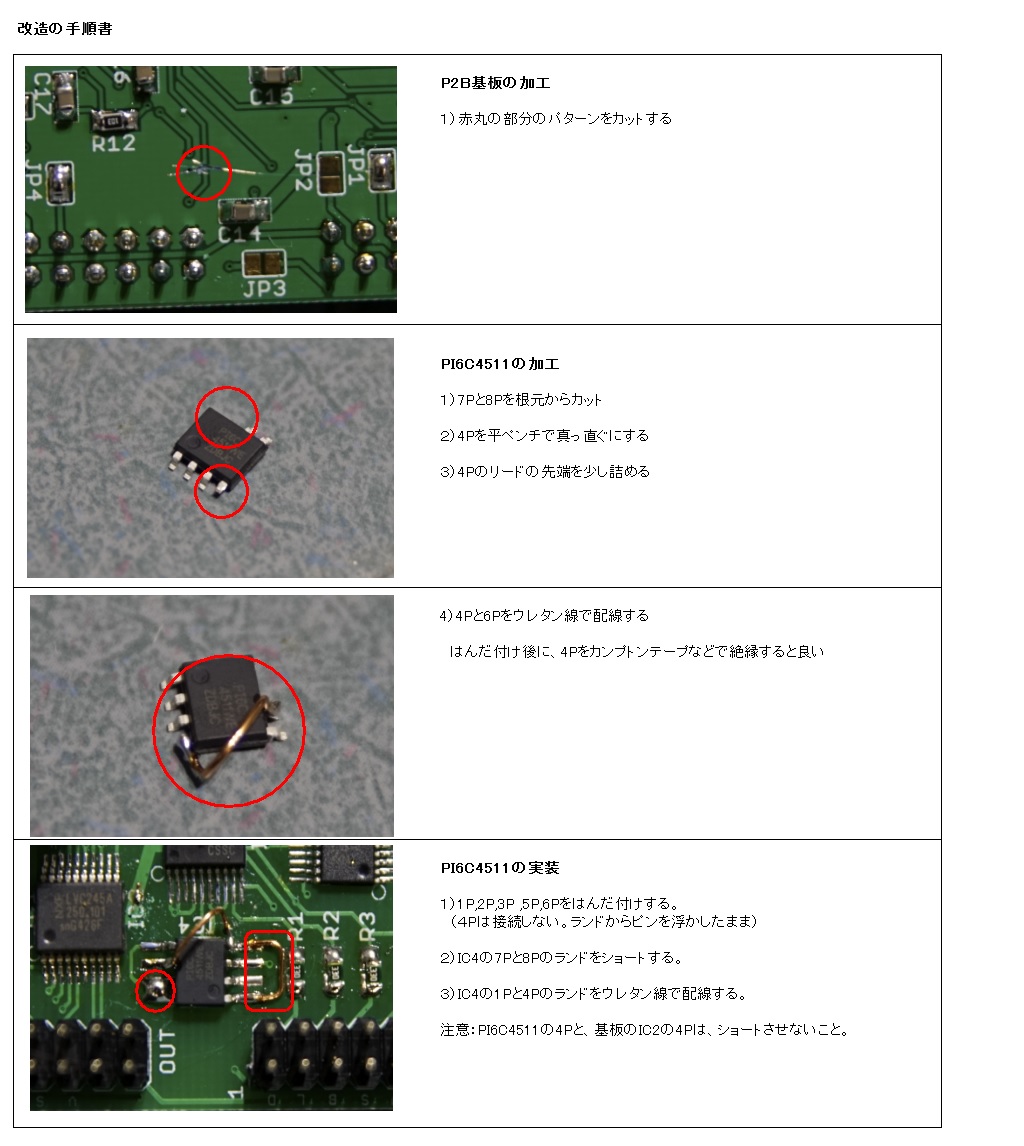

　⇒　サンプル＆手順書追記しました。

＞リニューアル版では採用させて頂きます。
＞こちらで購入しますので大丈夫です。ありがとうございます。

承知いたしました。ありがとうございます。。。

MTさん、こんXXは。

> 規格外では動作しなくても仕方がないですね・・・

うーん、動作するケースもありますから、どうなんでしょうかね。

> とはいっても、今の基板がもったいないので、載せ替えを検討してみました。

検討ありがとうございます。

> プログラムの修正が必要ですが、パターンカットと、ジャンパー３本で行けそうです。

誰でも出来る改造ではないと思いますが、
必要なら修正マイコンを交換提供します。

質問があります。
X2ピンはオープンで良いのでは？
OEピンはVCCに接続しなくてオープンでイネーブルなのでしょうか？

> 次回の基板への布石としても、検討いただけないしょうか？

リニューアル版では採用させて頂きます。

> 開発用にPI6C4511WEを送りましょうか？

こちらで購入しますので大丈夫です。ありがとうございます。

やなさん、みなさん、こんばんは。

ご確認ありがとうございます。

規格外では動作しなくても仕方がないですね・・・

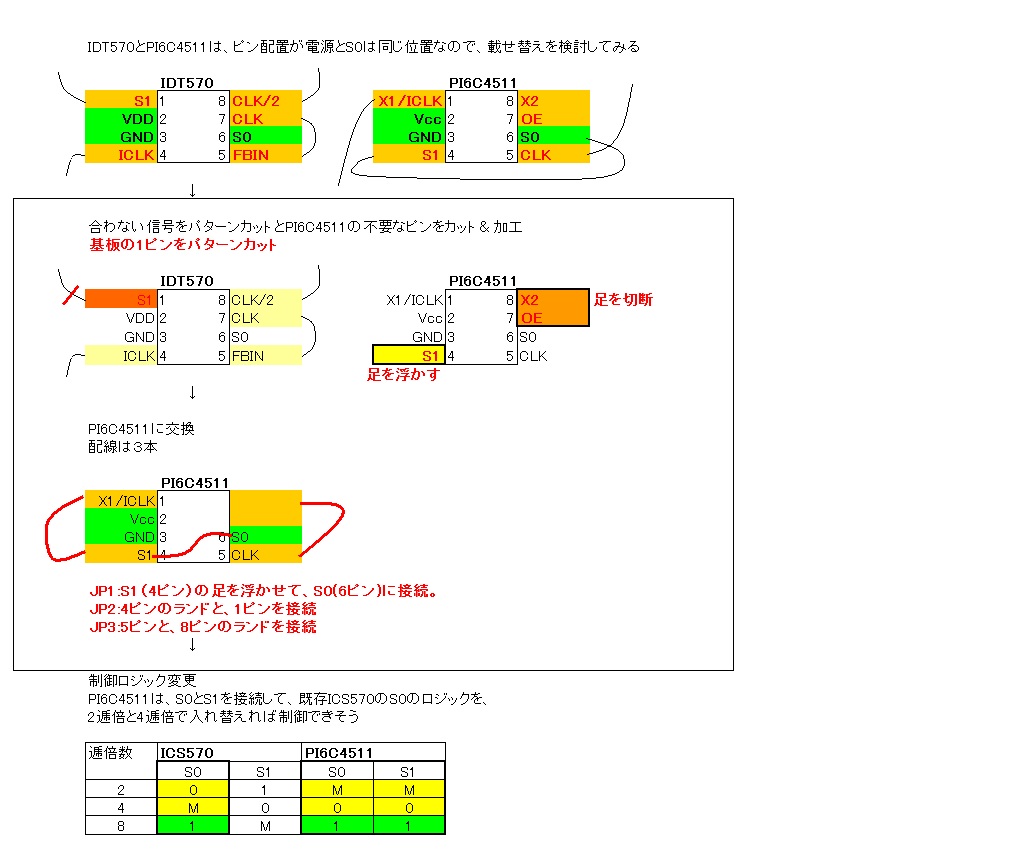

とはいっても、今の基板がもったいないので、載せ替えを検討してみました。
プログラムの修正が必要ですが、パターンカットと、ジャンパー３本で行けそうです。

次回の基板への布石としても、検討いただけないしょうか？

開発用にPI6C4511WEを送りましょうか？
