AK4490S DACとルンダールLL1538と接続して音出し出来ているのですが、AK4490S DACのLR出力のGを接続すると雑音が混じり、外すと綺麗に音が出ます。
ルンダールLL1538はネットを参考に1ピン＋、2と4ピンG、3ピンー、5と8ピンー、6ピン＋にしています。
Gは接続しなくても問題ないのでしょうか？それともどこか他に原因がありそうですか？

> 1.5KΩを入れて実験してみましたが、確かに低域が出ませんね。
やはり直結がいいようですね。私のアンプの受けが50kですので、1次側インピーダンスは2kになるはずです。今晩当たり試してみます。
ただ、2次側を5kで受けた場合、1次側は200になってしまうので4490がフルに駆動できるかが心配です。

THさん、こんXXは。

> 私は現在図の様に接続していますが、高域が上がっているような気がしてなりません。

1.5KΩを入れて実験してみましたが、確かに低域が出ませんね。
私には抵抗無しの方がマトモに聴こえます。

---------------------------------------------------------------
Load Resistanceについては、AC負荷(DCカット用コンデンサあり)に対して
1k ohm (min)です。Figure 39を参照してください。
DC負荷(DCカット用コンデンサなし)に対して1.5k ohm (min)です。
---------------------------------------------------------------
AK4495のカタログのこの部分からDCカット用コンデンサ無し(信号ラインに直列にコンデンサーが入っていない）
ので直結の場合は1.5KΩの方が適応するのではと思っています。(Figure 38と39を比べるとそうなっているので)
それでルンダーカタログを見るとLL1538XLのStatic resistance of each primaryは61Ω？
と書いています。これが直流抵抗値なのかな？と思います。これだけ見ると1.5KΩと比べてかなり低く大丈夫かな？と
確かに思います(^_^;)AK4495のカタログに交流分の抵抗値インダクタンスが書いて無いのも何か不安です。
これが十分に高ければDACは安全だと思うのですがトランスの一次側のGNDを接続すると直流的には61Ωで対GND間に
負荷を入れた事になるのかも知れないですね。
AK4495のカタログには「Load Resistanceはグランドに対する値です。」とも書いてあるので
私の一次側の接続では対GND間の抵抗値は抵抗が入っていないから
ハイインピーダンスで受けているかも？という解釈も出来そうです？！

横スレですいません。
私もルンダールの接続で迷っています。
ルンダールの1次側ですが、皆さんは直結ですか？

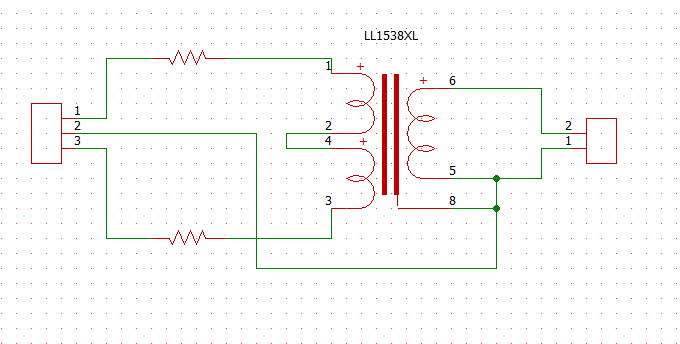

私は現在図の様に接続していますが、高域が上がっているような気がしてなりません。
しかし、直結でkkumaxさん様に接続した場合、1次側の負荷がロード限界の1kΩを下回るようで怖くて接続できなのですがどうでしょうか？

>教えていただいた接続では、かすかに音が聞こえる程度でした。
>なので、Gは接続しないでいくことにしました。
そうですか．．．残念です。
音が小さくなるのはトランスの一次側(dacの出力)をGNDに
落とした時だと思います。
私の書いた回路図は二次側のみ(RCAコネクタの)GNDに接続したもので
二次側に入れた抵抗を除けばルンダーのカタログに書いてある例と
同じ接続のやり方です。

kkumax様

こんにちは。
教えていただいた接続では、かすかに音が聞こえる程度でした。
なので、Gは接続しないでいくことにしました。
どうもありがとうございました。

やなさん、IDO@TECHさんこんばんは

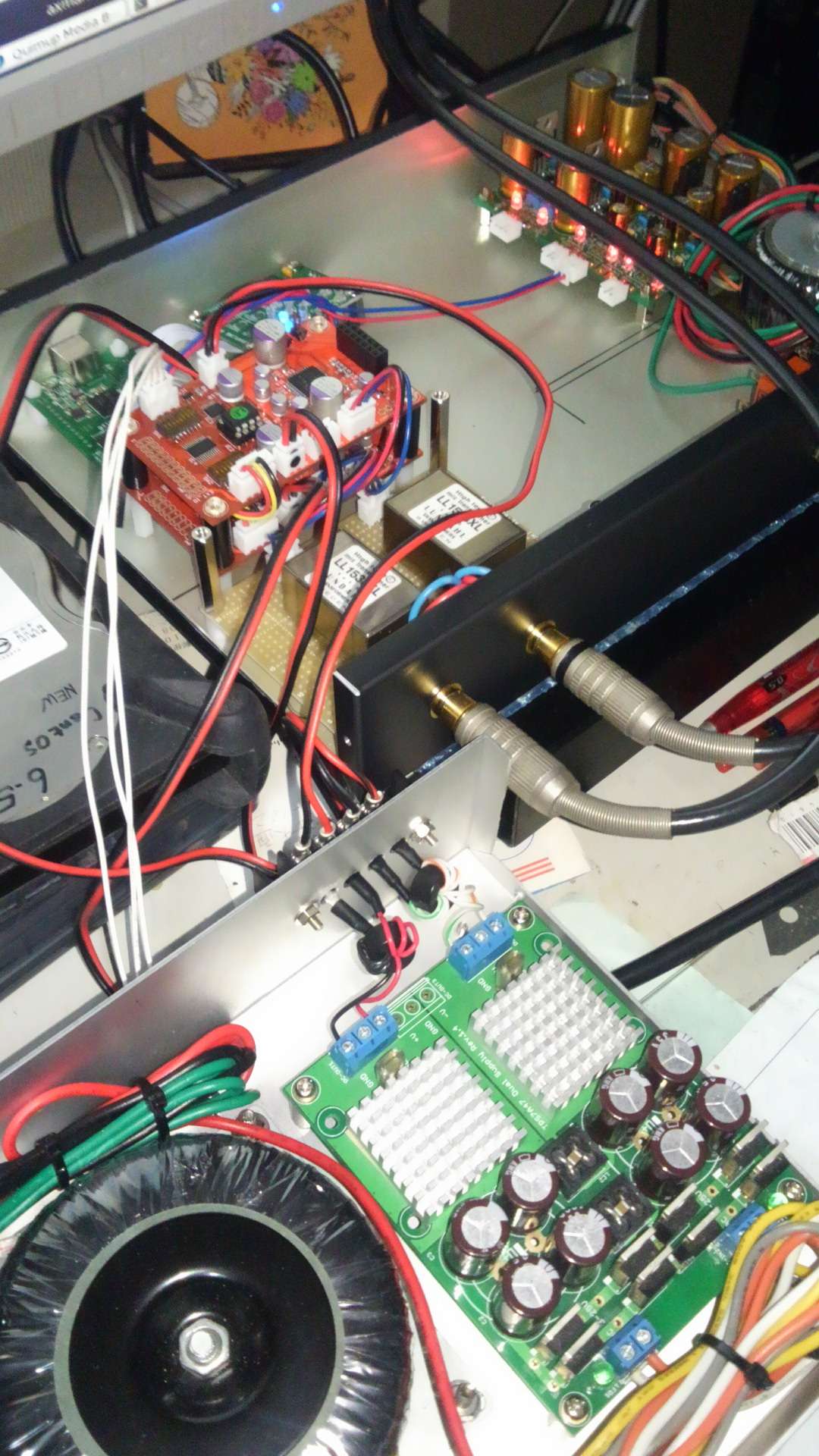

やっと私もデュアルモノまではいけました。
IDO@TECHさん、その後トランスの配線はどうでしょうか？

私の方はとりあえずバラック状態なので
どんなケースにするか？思案中です。
細かい詰めはケースに入れてから？進めようかと(笑)
肝心の音は滑らかで音に厚みがあって素晴らしいと思います。
心残りはDIYINHKのDDCだと何をやっても
DSD-PCMファイルフォーマットへ切り替え時の
ドッカンノイズが防げない事です。
やなさんのアドバイス通り出力にリレーを入れるか
あるいはP2D基板を導入して切り替え無しで
DSD or PCMでオンリーで再生しようかと．．．悩んでいます。

トランスの2次側に入れる抵抗値で、一次側のインピーダンスが変化しますので、色々な値を試して、良い音を探しましょう。

やなさん様
kkumax様

こんばんは。
いろいろ勉強になりました。教えて頂きありがとうございました。
kkumax様の接続方法もまた試してみます。
グランドループとは初めて知りました。私の電源の取り方や配線方法に問題ありかも。

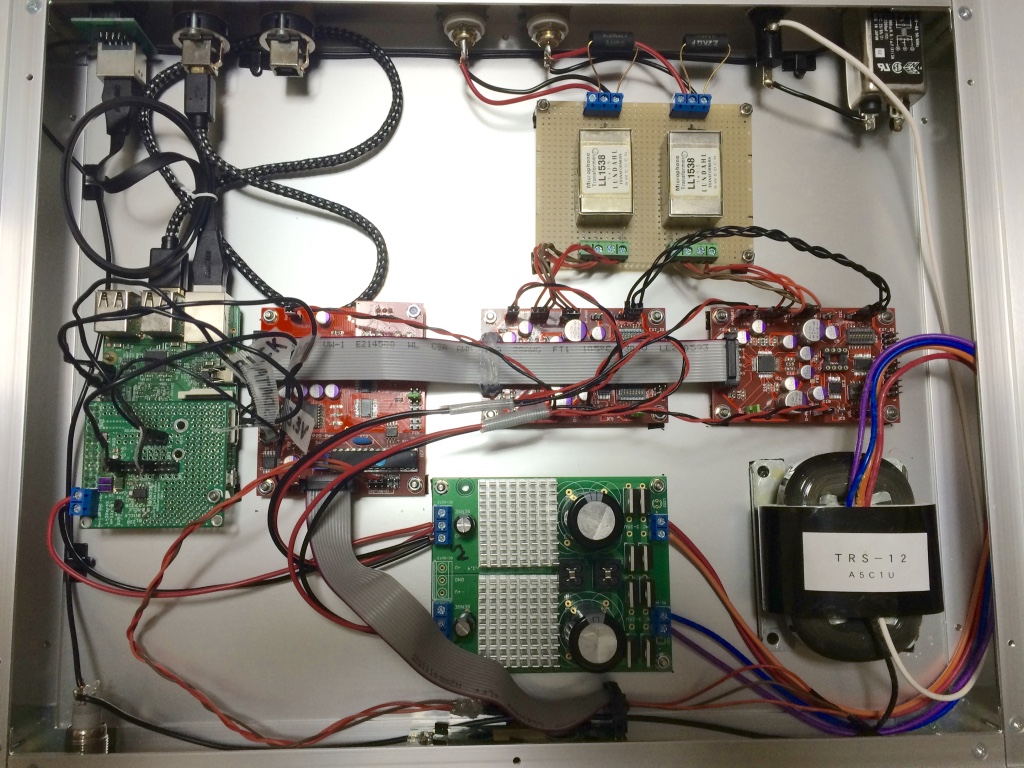

タカチのケースに入れたみました。ツッコミどころ満載の汚い配線ですが・・・。

おかもとさんのブログで質問されていた方ですね．．．
私は良く読まないで同じ質問をして面倒をかけてしまいました(^_^;)
私もトランスの接続で今も悩んで？います(笑)
基板はAK4495S DACなので多少の違いはあるかも知れません。

音を聴きながら考えられるすべて組み合わせで配線して実験しました。
私の環境では一次、二次共にAGNDに接続しても音は出ましたが
良く聴いてみるとゲイン(音量)が下がって且つ「サー」というノイズが
出るようになってしまいました。各ユーザーで実験結果が違うのは
RCA出力端子の部分のAGNDがシャシーに組み込んだ状態か
バラック配線の状態なのか等で出力のシールド状態が違うためかと

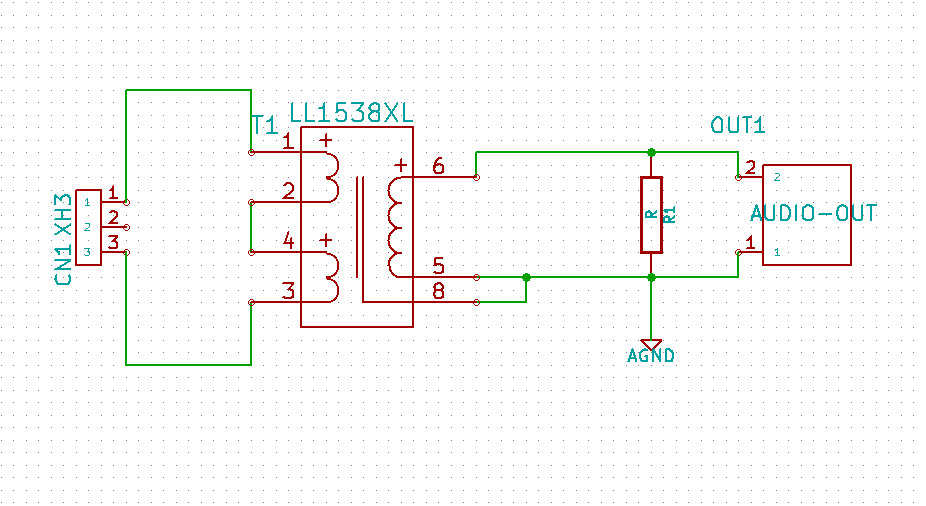

考えています。現状のベスト？の接続回路図を参考までにupします。
