写真のトランスES9038DM DACのI/Vトランスとして使用できるでしょうか?
1次側及び2次側の抵抗値はどれぐらいが適当でしょうか?
よろしくお願いします。

POMちゃん

ぺるけさんのサイトに
「トランス式USB DACのチューニング手順」というページがあります。
大変分かりやすく説明されています。測定法もあります。

マイペース様、やなさん

アドバイスありがとうございます。

私、DAC製作初心者です。
簡単な周波数特性の測り方を解りやすく教えていただけたら
嬉しく思います。

POMちゃん、こんXXは。

> 音質は両者、変わらないのでしょうか?

中身は同じですので、音質は同じです。
ES9028PROはES9018Sと同じ出力です。

ES9028 なら使えそうですかね。
ES9038かES9028か迷います。
音質は両者、変わらないのでしょうか?

POMちゃん

私もAK4497DMに同じトランスを使っています。
接続はDAC側の＋−とトランスの両端のみでGNDは未接続です。
出力側は一次側とは接続せず、シャーシアースもしていません。

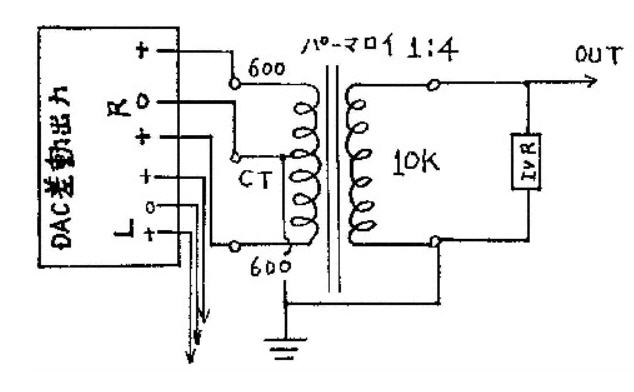

初めは回路図のような接続でしたが、この接続にして解像度が
高くなり生き生きとした音になりました。

一次側は抵抗なし、二次側は12kΩにしています。
F特を見ながら決めるとよいのではないでしょうか。

ES9038DMにはトランス容量が少し小さい気もしますが
DACの出力ボリュームを絞れば使えるのではないでしょうか。
ご参考まで。

トランスは、巻線数やインピーダンス等それぞれですので、実際に
繋いでみないと使えるかは判らないです。
ES9038は電流が多いので、0dBでは歪が出る場合があります。

抵抗値も同様で、色々と試すしかないです。
ルンダールのLL1538の場合は、抵抗無しで問題ありませんでした。

１次側と２次側のGNDは繋がない方が良いのではないでしょうか。
