HDMIｰ>I2S受信基板3(Rev.2.0)ピン配置の確認
| 投稿日 | ： 2020/09/02(Wed) 13:31 |
| 投稿者 | ： kkumax |
| 参照先 | ： |
お忙しいところ申し訳ないですm(_ _)m

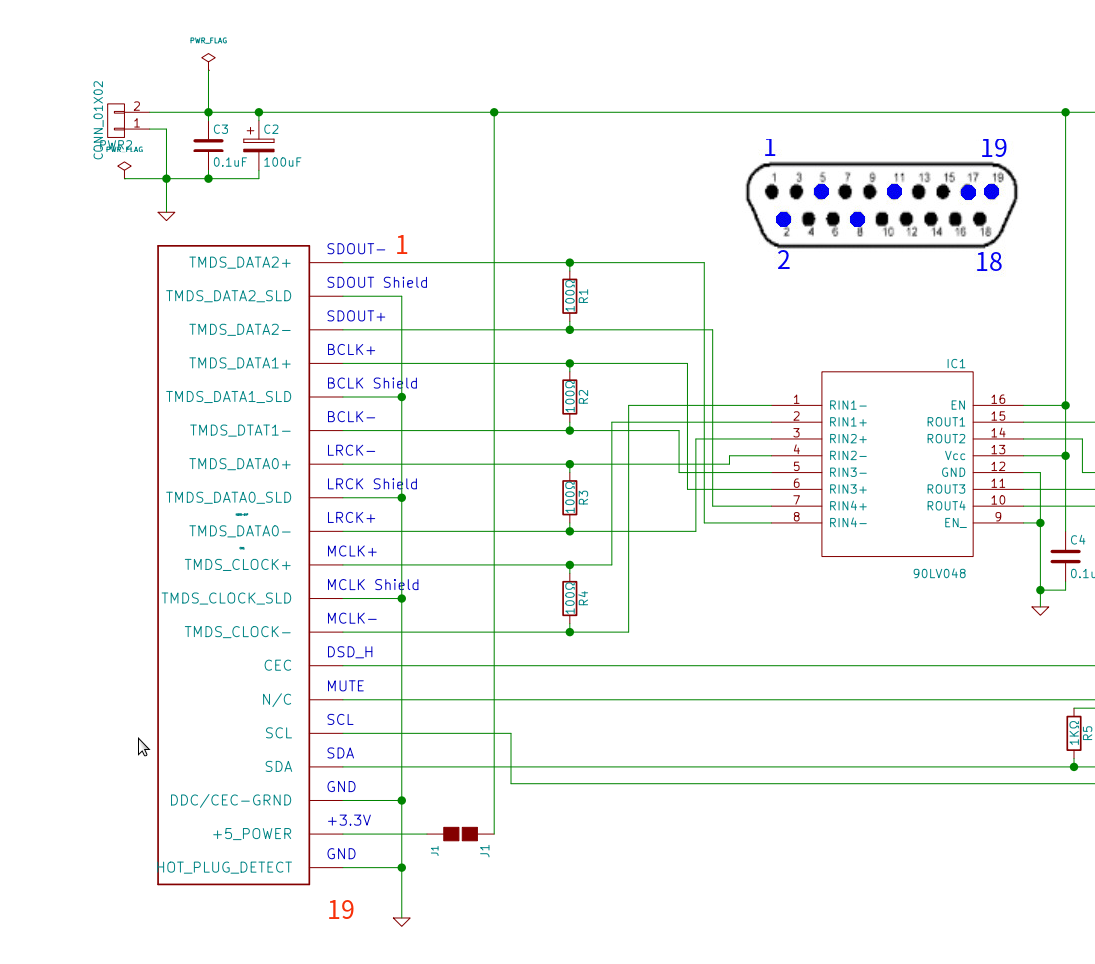

HDMI->I2S受信基板 のピン配置は図のとおりで
誤りは無いか確認をお願いいたします。
編集
Re: HDMIｰ>I2S受信基板3(Rev.2.0)ピン配置の確認
| 投稿日 | ： 2020/09/02(Wed) 14:52 |
| 投稿者 | ： kkumax |
| 参照先 | ： |
了解しました。
ありがとうございましたm(_ _)m
編集 Re: HDMIｰ>I2S受信基板3(Rev.2.0)ピン配置の確認
| 投稿日 | ： 2020/09/02(Wed) 14:06 |
| 投稿者 | ： やなさん |
| 参照先 | ： |
kkumaxさん、こんXXは。
ピン番号は、制作マニュアルのCN1コネクタ（HDMIコネクタ、PS Audioのインターフェス準拠）の通りで、回路図の赤数字の番号で間違い有りません。
ピン配置もHDMIコネクタのピン番号になっていれば、問題ないと思います。
