お世話になります。
おかげさまで完成してる感じなのですが、今基板に電源を投入すると液晶が2行しか出ません。(自分のは4行表示用ですそれの1行目と3行目)
リセットを数回繰り返すと4行表示になります。
お伺いしたいことは何処ぬ不具合があるのかアドバイスをお願いできればと思います。
よろしくお願いします。

編集

お世話になります。
LCDにもそういう違いがあるんですね。
勉強になりました。ありがとうございました。

編集

やはり、LCDの初期設定がうまく行っていないか、初期設定値が違うかでしょう。

LCDによって初期設定値が異なるので、LCDのデータシートの初期設定値を送る必要があります。
SC2004シリーズと初期設定値が違うのかも知れません。
現状のプログラムではSC2004シリーズだけを想定しているため、他のLCDは動作保証出来ません。

編集

お世話になります。
画像はこんな感じです。

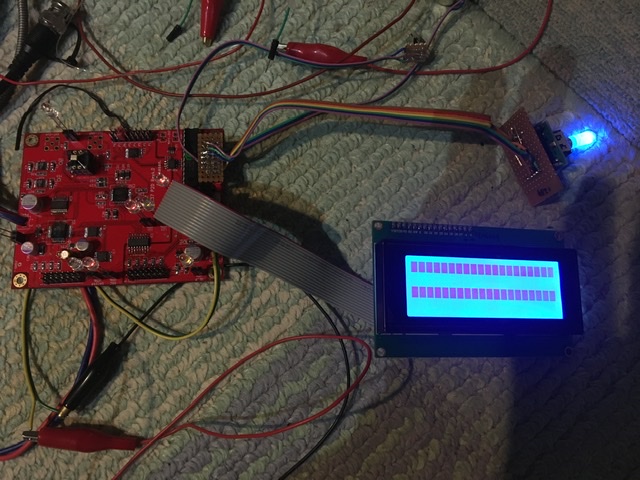

1枚目　電源投入直後　この状態のまま進まないことが多いです。

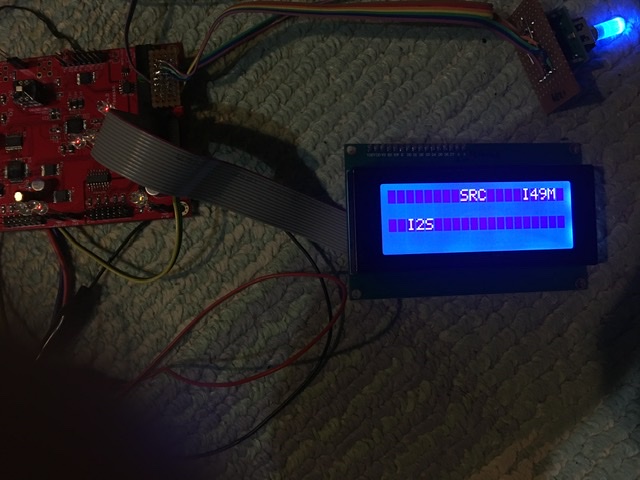

2枚目　リセット後　の2行表示になってる状態

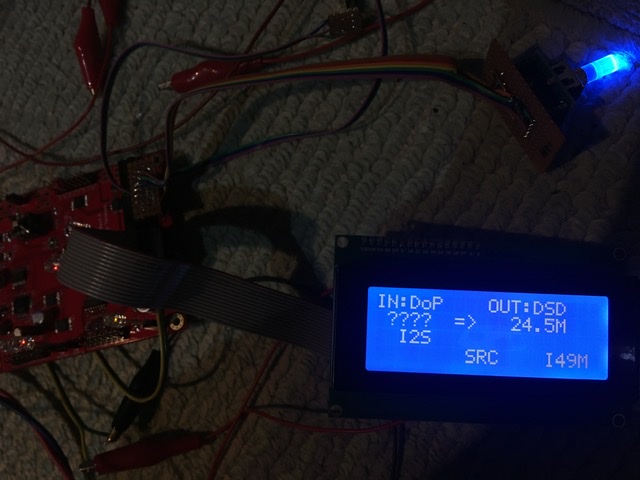

3枚目　何度かリセットして正常にな表示状態

編集

LCDへの電源供給はどうなっていますか？
現象から、マイコン立ち上がり時にLCDに電源が供給されておらず、
LCDの初期化に失敗して表示が出来ず、
LCDに電源が供給された状態でマイコンリセットで表示される
のではないでしょうか？

または、LCDの起動（電源ONから通常まで）時間がかかりすぎる個体なのかの知れませんね。

編集

お世話になります。
電源、ハンダジャンパー5vです。
今のところハンダ、配線違いはなさそうです。
リセットを繰り返すとキチンと指定通りの4行表示になります。

編集

５VのLCDのようですね。
PWR1に５Vを入力して、裏面のSW1を５V側にハンダショートされていますか？

ピン配置が１列ものなので、ケーブル配線の間違いやはんだ付け不良がないかも確認してください。
特にDB0-7が重要です。
あと、マイコンのピンと、LCD-CNTコネクタのピンのはんだ付けも確認してください。

編集

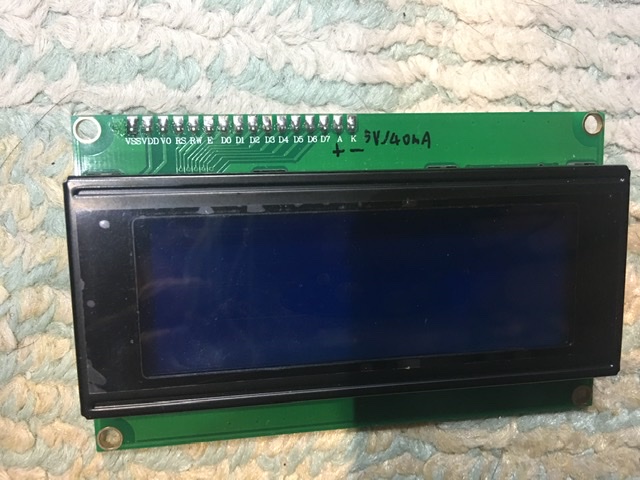

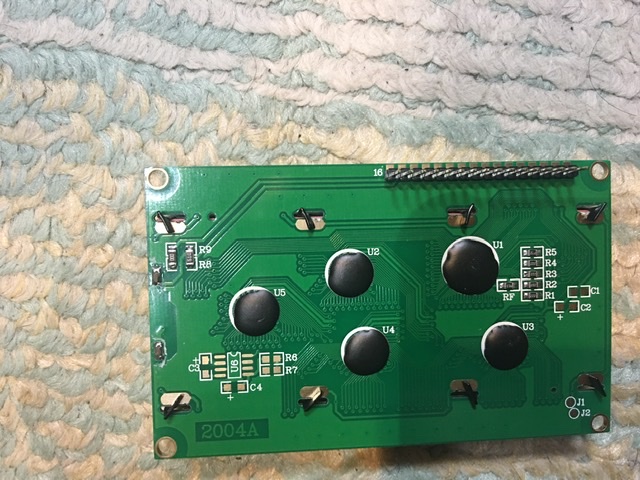

中華製のものを使っています。2004Aとしか書いてありません。

編集

kitaさん、こんXXは。

お使いのLCDの製品名を教えて下さい。
