リニューアル３版AK4137 P2D基板について
| 投稿日 |
： 2019/11/28(Thu) 15:46 |
| 投稿者 |
： kita |
| 参照先 |
： |
やなさん
お世話になります。
この基板の入力(1 SDATA/DSDR 3 LRCK/DSDL)と出力(1 SDATA/DSDL 3 LRCK/DSDR)のDSD信号での入れ替えがありますが、これを同じにする方法は何かありますか？
自分が使ってるDDC,DACともに信号反転の設定がないのでこの基板で対処できればと思いおたずねしました。
よろしくお願いします。
編集
Re: リニューアル３版AK4137 P2D基板について
| 投稿日 |
： 2019/12/02(Mon) 08:55 |
| 投稿者 |
： kita |
| 参照先 |
： |
お世話になります。
最新情報で詳細、画像までUPしていただきありがとうございます。
是非購入してみたいと思います。
よろしくお願いします。
編集
Re: リニューアル３版AK4137 P2D基板について
| 投稿日 |
： 2019/11/29(Fri) 00:10 |
| 投稿者 |
： やなさん |
| 参照先 |
： |

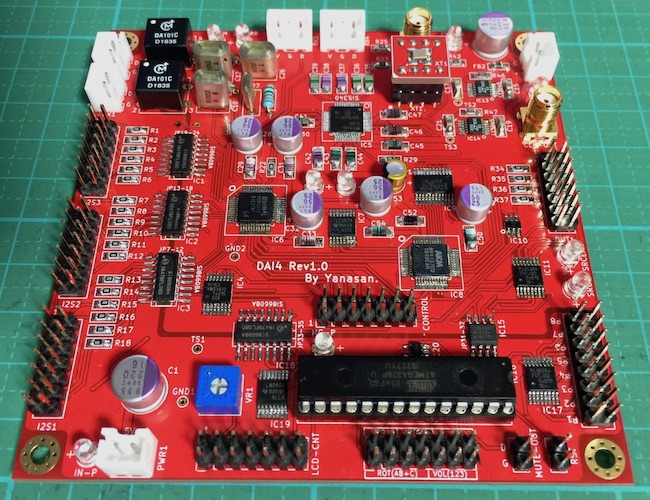

DAI4基板は、DAI3基板の後継基板になります。
・アナログ入力を省略
・ATmega328Pマイコンをオプションで搭載（1,500円）
・コントローラ１基板接続ときは、ATmega328Pは不要
・電源LDOは、LT3045を２個とLP5907を１個
・ジッタークリーナーを止め、Si5340クロックジェネレーターを搭載
・外部10MHzクロック入力可能
・マスタークロックまたは90/98/100MHzクロック出力
・それ以外はDAI3とほぼ同等
価格は、11,000円＋1,500円（ATmega328Pセット）を予定しています。
編集
Re: リニューアル３版AK4137 P2D基板について
| 投稿日 |
： 2019/11/28(Thu) 19:28 |
| 投稿者 |
： Kita |
| 参照先 |
： |
やなさん
お世話になりました。
上記の件了解しました。
DAI4基板が対応しそうということで検討したいと思います。
ちなみにいくら位になりそうですか？
よろしくお願いします。
編集
Re: リニューアル３版AK4137 P2D基板について
| 投稿日 |
： 2019/11/28(Thu) 17:44 |
| 投稿者 |
： やなさん |
| 参照先 |
： |
kitaさん、こんXXは。
AK4137P2D3基板には、DSD信号を反転する回路がないので、反転は出来ません。
DAI3基板には反転機能がありますが、コントローラ１基板も必要です。
今、開発中のDAI4基板（ATmega328P搭載）が、AK4137P2D基板の置き換えとして使えると思います。
DAI4基板は基板サイズが100mmX100mmと大きくなります。
年内には頒布予定です。
