やなさん

いつもお世話になっております。
かなり長い時間がかかりながらもDAI2基板を完成させて、正常動作し音出しまで一旦できたのですが、そのうちJC-PのLEDが暗くなりLOS、LOLが点灯しなくなる状態になりました。いろいろ調べていくうちに原因はC4タンタルコンデンサの逆付けが原因とわかり新しいものに付け替えました。しかし、原因を調べる過程でXT2、XT3、XT4、XT5、XT6とSi5317Dを再ハンダを行ったところLOLがつかなくなり、そしてLOSも点灯しなくなってしまいました。
Si5317Dは、多少熱くはなったのですが1度は音だしできているので問題ないかと思うのですが動作しているかどうかチェックする方法はないものでしょうか。また、XT6は、１度取り外して再度ハンダ付けしているのですが、再ハンダ付けで熱破壊するものでしょうか？
以上、ご教示宜しくお願い致します。

ミュート問題に対処したプログラムをアップしましたので、お試しください。
ダウンロード後に、設定を初期化を行ってください。

やなさん

いろいろありがとうございました。

クロックの位置は正常です。
ハンダ付けでクロック発振器が少し傷んでいるように見えます。

基板の制作のページに、クロック発振器のハンダ付けの説明をアップしましたので、参考にしてください。

やなさん

チェックありがとうございます。

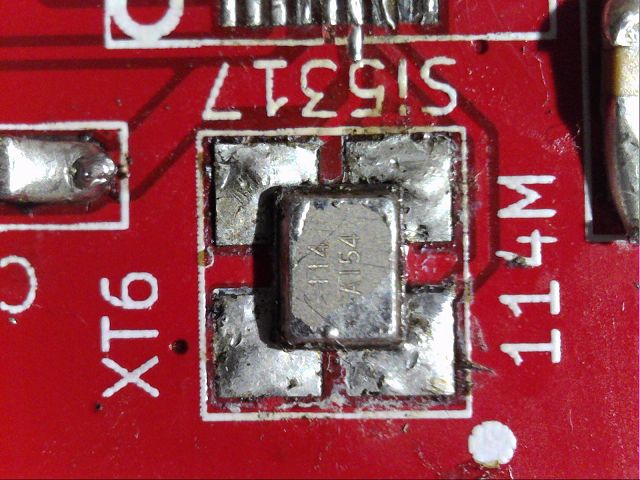

XT6は、型名が読める向きで左下に●印を合せています。
画像の方向で問題ないでしょうか。
部品の情報いただきましたので購入して付け替えてみます。
今回は、詳しく見ていただいてありがとうございました。

写真ありがとうございました。
電源周りは問題ありませんね。
SI5317のハンダ付けもはんだ量が少ない気はしますが、問題ありません。

やはり、最初のC4のタンタルコンデンサの逆付けでSi5317が壊れたのでしょうか。
XT6の故障も考えられますが、１ピンの位置を間違って付けているのかも知れません。

申し訳ありませんが、部品の在庫はありません。
マルツパーツ（www.marutsu.co.jp）で１個から購入可能です。
Si5317D-C-GM
ABM8-166-114.285MHZ-T2

やなさん

お手数おかけします。

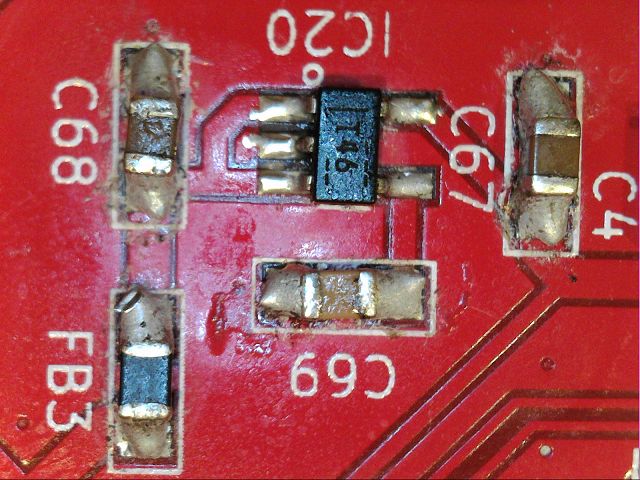

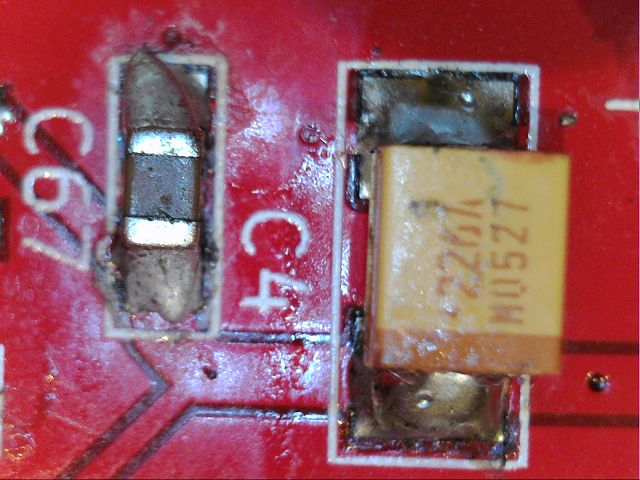

IC20とC4辺りの画像を送りますので
宜しくお願いいたします。

IC20とC4辺りの画像を見せてください。

やなさん

レスが遅くなり申し訳ありません。
いろいろやってみましたが現状は解決しておりません。
確認してみた結果をご連絡いたしますのでアドバイス宜しくお願い致します。

�@IC20は、IC6と交換してみても同じ状態ですので破損では
なかったようです。交換してIC6の位置で3.3v出てました。

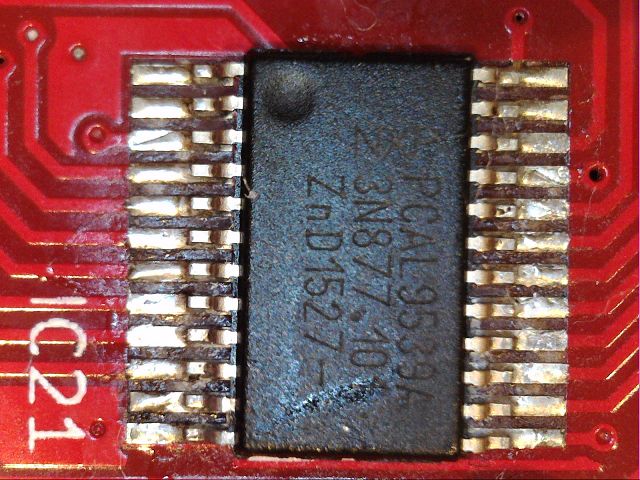

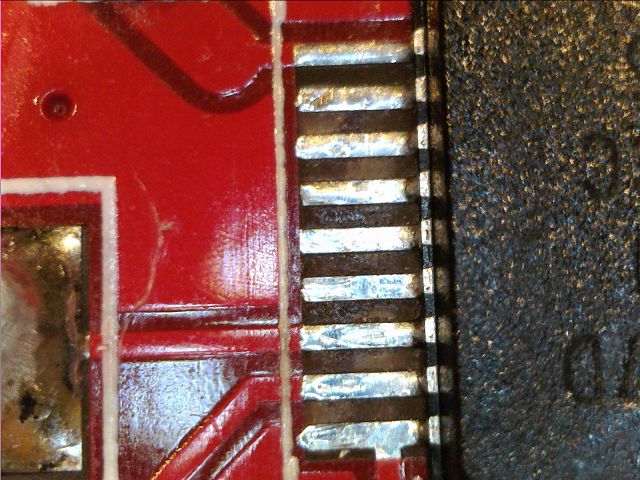

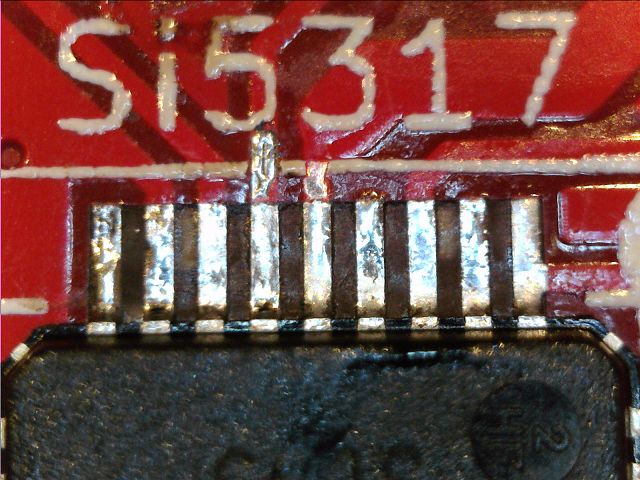

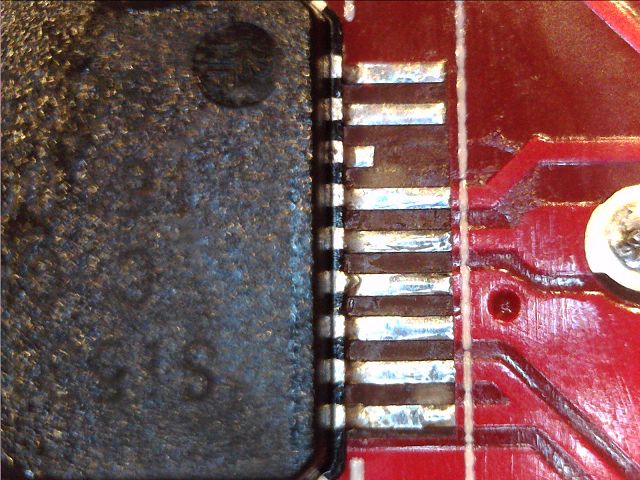

�ASi5317がブリッジしていないかデジタル顕微鏡で確認してみましたが問題ないようにみえます。裏側でショートの場合は取り外さないと
ダメでしょうか。
未接続の34ピンのパターンがはがれていたり、クロックのパターンに
ハンダがのってますが画像をお送りしますので確認していただけないでしょうか。

試しに、R40、R42を外してみてもIC20の出力電圧は1.6V程でした。
Si5317が故障して過電流が流れているのでしたらのSi5317の再配布は可能でしょうか。

宜しくお願いいたします。

> XT6の２ピンと３ピン間の電圧はほぼ0Vで発振していないようです。

XT6は電源を必要としないクロック発振器なので0Vでも問題ないはずです。

> IC20が異常に熱くなっており、C4の両端で1.76Vでした。
> JC-PのLEDも暗いです。

過電流が流れて電圧降下しているのかも。
まずは、IC20の異常よりもSi5317側のピンのどれかがブリッジしていないか確認してください。

Si5317のハンダ付けに問題がなければ、IC20の破損が考えられます。

やなさん

ご返信ありがとうございます。
確認してみた結果をご連絡いたします。

Si5317Dは熱くなります。
XT2-5ともに２ピンと３ピン間の電圧は1.6Vほどでした。
XT2-5ともに２ピンと４ピン間の電圧は3.3Vになっていました。
XT6の２ピンと３ピン間の電圧はほぼ0Vで発振していないようです。

新たなことがわかりました。
IC20が異常に熱くなっており、C4の両端で1.76Vでした。
JC-PのLEDも暗いです。C4には、22uタンタルコンをつけてます。
レギュレータICが壊れたのでしょうか？
