PCM9211接続でのトラブル
投稿日 : 2017/10/01(Sun) 13:38
投稿者 moonhill
参照先
やなさん、こんにちは。

Combo384→PCM9211→AK4497DM接続で問題が発生しています。
説明の為、写真をUPします。

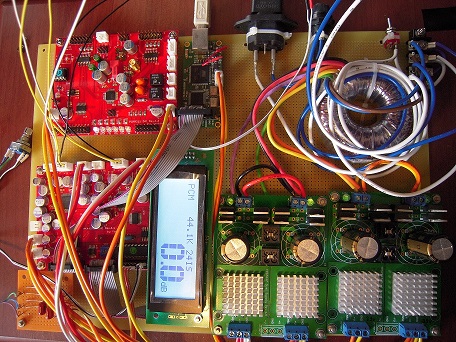

写真1:Combo384-AK4497DM
Combo384→AK4497DMと接続していますが、この時はメイン画面のサンプリング周波数が表示され、問題なく音が出ます。

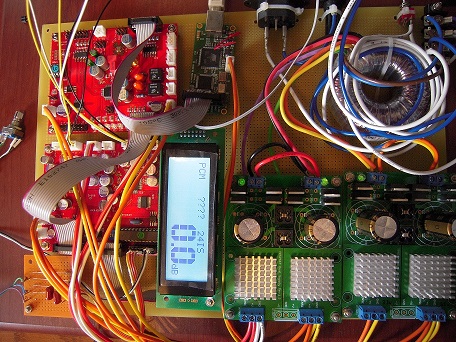

写真2:Combo384-PCM9211-AK4497DM
Combo384→PCM9211→AK4497DMと接続していますが、この接続では、メイン画面のサンプリング周波数表示が????となり、信号を検出していない様で、音が出ません。
因みに入力はI2S1なので設定ピン1はショートしています。

ICに異常発熱は無く、PCM9211の3.3V供給電圧は正常です。

原因が掴めず困っています。考えられる原因、確認方法等について教えて下さい。

Re: PCM9211接続でのトラブル
投稿日 : 2017/10/05(Thu) 19:22
投稿者 moonhill
参照先
本日、チェックして頂いた基板を受領しました。IC5(ADuM1250)の5ピンの単純なハンダ不良を直して頂いた事で問題なくI2S接続で信号を検出し、音が出る様になりました。
本当に有り難うございました。
Re: PCM9211接続でのトラブル
投稿日 : 2017/10/01(Sun) 19:54
投稿者 やなさん
参照先
PCM9211のハンダ付けは問題ないように見えます。

あと考えられるのは、XT1クロックぐらいでしょうか。
Re: PCM9211接続でのトラブル
投稿日 : 2017/10/01(Sun) 18:25
投稿者 moonhill
参照先
PCM9211、SI8660BA、PCAL9539Aとチップ部品は自分ではハンダ付けの自信が無い為、業者に手付けハンダを行って貰いました。

Re: PCM9211接続でのトラブル
投稿日 : 2017/10/01(Sun) 18:09
投稿者 やなさん
参照先
失礼しました。

だとすると、PCM9211が動作していないと思います。

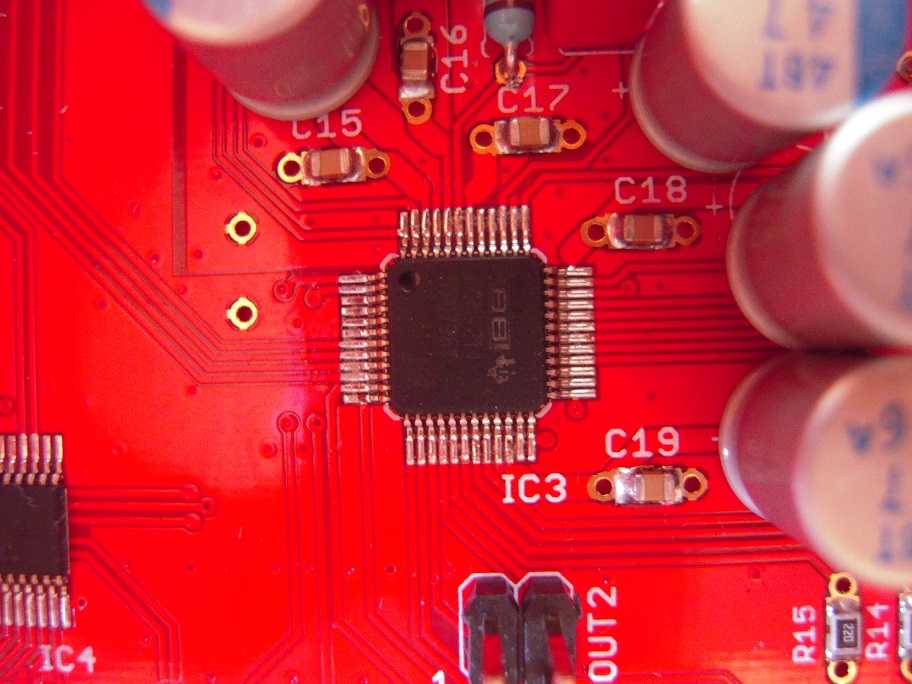

PCM9211の拡大写真を見せて頂けますか?
Re: PCM9211接続でのトラブル
投稿日 : 2017/10/01(Sun) 17:09
投稿者 moonhill
参照先
ご指摘の点、再度確認しましたが、写真の向きで、左下が1番ピンですので間違い有りません。
Re: PCM9211接続でのトラブル
投稿日 : 2017/10/01(Sun) 16:38
投稿者 やなさん
参照先
写真をよくみると、PCM9211の出力コネクタに刺さっているフラットケーブルが逆のように見えます。
1ピンを確認してみてください。
Re: PCM9211接続でのトラブル
投稿日 : 2017/10/01(Sun) 16:23
投稿者 moonhill
参照先
PCM9211のハンダ付け状態、IS2信号線と電源の導通確認及びアイソレータICのハンダ付け状態、IS2信号線と電源の導通確認を行いましたが特に問題は有りませんでした。
また、念の為、I2S1、I2S2、RX1入力について確認を行いましたが、同じ状況です(P1,P2,P3ピン設定はマニュアルに従って変更しています。
他に確認すべき点は有りますか?
Re: PCM9211接続でのトラブル
投稿日 : 2017/10/01(Sun) 13:53
投稿者 やなさん
参照先
moonhillさん、こんXXは。

PCM9211からI2S信号が出力されていないと思います。

PCM9211はI2S信号は切り替えスイッチの働きのみですので、
PCM9211が動作していないか、入力指定のミスでしょう。

PCM9211のハンダ付けを確認してください。

PCM9211基板のP1,P2,P3番ピンはどうされていますか?
P1のみショートでI2S1入力となります。
