A-PWR 5V
D-PWR 3.3V

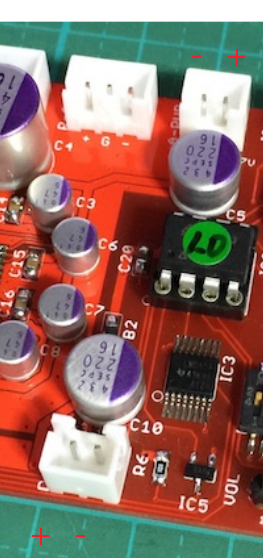

接続の極性は
A-PWR がCN1側の極が「−」
D-PWR がCN1側の極が「＋」
これで正しい？ですか教えてください。
電源を入れるのが恐ろしい(笑)

出力負荷無しでの計測でしょうか？
1.8Vは低い気もしますが、＋側ー側とも同じ電圧ならOKだと思います。
＋ーと書いていますが、正負の意味なので、電圧は＋でOKです。

SW2-8 OFF にするとL,R GNDを基準に 1.8V−G−1.8V 出る様になりました？これで大丈夫ですか？
電圧が低いのとこれってGND中心にプラスマイナスに電圧が出るはずなんですよね？

電源を入れて見ましたが
ボリーム２，３ショートで2台とも同じで
L、R両方ともGND-マイナス側が1.6V出て
GND-プラス側は0Vです？異常ですか？

kkumaxさん、こんXXは。

電源の極性は、基板の中側に対して、左が＋に統一していますので、
その極で正しいです。
