mi-takeさん LC89091/DAI ➡ AK4490DM ➡ ハイブリットIVの構成で
入力はSPDIFのみ。
シンプルモード、R9-16は2KΩ
画像の信号入力で音声出力されません。
ということで3.3VLCDを接続したところMC-PWRが1.5Vに落ちてしまい
LCDが表示されません。

よろしくお願いします。

音出し、おめでとうございます。

無事に音が出たようで、良かったです。

ICのピンのハンダ不足は、私もたまにやってしまいます。
見ただけでは判らないですからね。

やなさん　今晩は。

IC4のハンダを確認しても綺麗に付いていましたが念の為、
少しハンダを盛ったら見事に音が出ました。ハンダが少なかったかもしれません。

やなさん、いろいろとご指導有難うございました。

素晴らしい音でなっています。

BCLKをカウントしているIC4のハンダ付けを確認して下さい。

アイソレートICの出力側の信号ピンの電圧は、1.6V程度になっていますか？

再度の確認ですが、SPDIFには音楽信号が入っていますか？

DAIを別のDACで使用しているものと交換してみましたがNGでした。

DAI側ケーブルピンからAK4490(2個)まで導通を測りましたが問題ありませんでした。

IC1(アイソレート)のはんだもチェックしました。

IC1交換してみたほうがよいでしょうか。

接続は問題ないですね。

BCLK信号が出ていないと？？？？表示となります。
DAI側が正しく出力しているか確認下さい。

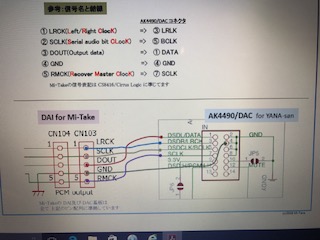

DAI - DAC間の結線図です。

よろしくお願いします。

図のようにDAI-DAC間は接続しています。

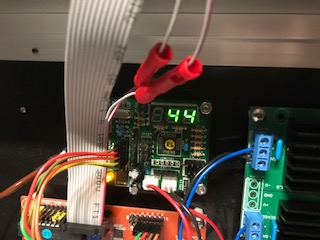

DAIの周波数表示は44Kとなっています。
DAC基板裏側の写真も添付しました。

P1,P14をOFFしましたが????の状態です。

PCMの入力が来ていないようです。
DAI側との接続を確認してください。
DAIにSPDIFから入力が入っているかも確認下さい。

設定ピンは、P1＝OFF、P14=OFFにした方が良いでしょう。

やなさん　今晩は!
LCDはピンNo.1とNo.2が逆でした。

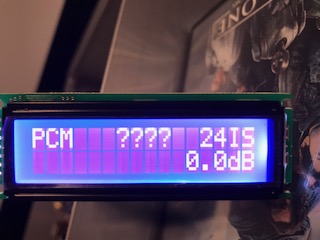

早速、電源を入れてみると画像のような表示となってしまいます。

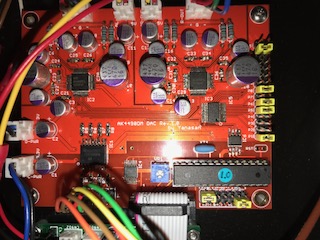

基板のジャンパー位置の画像もご覧ください。

アドバイスお願いします。

びぎなーさん、こんXXは。

まずは、LCDの件から解決しましょう。

LCDの電源系の接続ミスだと思われます。
LCDの裏面と、LCDとDACを接続したところの写真を画像添付して
みてください。
