皆さん、こんXXは。

ES9018K2M DACとCombo384でノイズが出てしまう事がありました。
原因がなかなか特定できず、回避策でノイズが少なくできましたが、完治出来ませんでした。

HDMI送受信基板をPHコネクタをピンヘッダに変更しましたが、
DACも同様に変更していこうと思います。

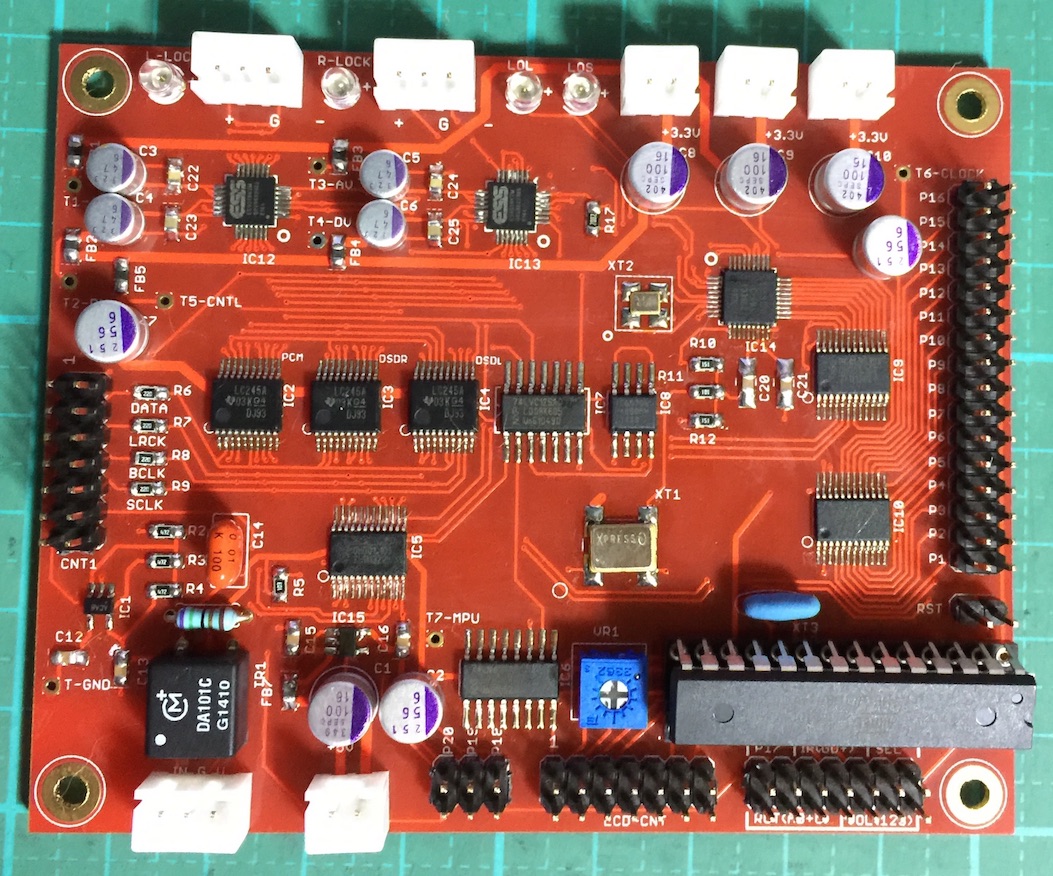

第一弾はDSD原理基板でしたが、続いてES9018K2M DACをリニューアルします。

PHコネクタをヘッダピンに変更
両面ベタアースを裏面ベタアースに
クロック発信器は100MHz１個
アドオン基板を止めて１枚に纏める
３端子コンデンサをパスコンに変更
電源は左右別を止める
等など

まだ実験中ですが、Combo384との組み合わせで
ノイズは出ていません。

頒布は年内は無理かな。

ITさん、こんXXは。

完成おめでとうございます。

リニューアル版は作りやすくなっていると思います。
ノイズ問題も回路の変更と１枚化が効きましたね。

BCLKとSCLKの選択ですが、どちらでも構いません。
SCLKの方がBCLKより周波数が高いので、逓倍時の
誤差は少なくなると思います。
ラズベリーパイなど、SCLKを出力しないトラポでは
BCLK逓倍を使ってください。
ｘBCLK Lowは、敢えて低めのマスタークロックとして
用意しました。実験的なものです。

やなさん、こんにちは

リニューアル版ですが一発で組み上がり、動作確認を行いました。

Combo384と接続してみましたが、前作のようなノイズは全く感じられませんでした。DSDのほうももちろん問題有りません。

エレアトさんのUSDAminiとも繋げましたがこちらも問題なく聞けています。

立ち上げ時のディスプレイエラーも今のところ発生していません。
電源同時ONでも大丈夫なようです。

ということで、前作の懸念点が全て解消されており、ありがとうございました。

ところで、設定内容が若干変わっているようですが、Sync modeの時はクロック設定をxBCLKかSCLKを選べばよろしいのですね？
どちらでも聞けていますが、使い分けが今ひとつ分かっていないのですが、音質的には差異があるでしょうか？

gajiraさん、こんXXは。

> 1x2x4x逓倍と有れば色々なのと組み合わせられますね。

１逓倍は出来ないことに気が付きました。
P2D基板のP9コネクタからのMCLKが受けれません。
SCLKの４逓倍で試しましたが、特に問題はありませんでした。
前作ではMCLKはジッタークリーナーを通していないので、
今回のSCLK逓倍の方が良いと思います。

電源回りの簡略化によるデメリットは今のところ感じません。
電源に拘る場合は、電解コンデンサの処に直接電源を
入れるようにしてください。

>入力信号のSCLKをマスタークロックに利用
>できるような回路にしています。

そういう構成になってるんですね。DDCのマスタークロックの周波数も色々
ですから1x2x4x逓倍と有れば色々なのと組み合わせられますね。

>ラズベリーパイとI2S接続しましたが、ノイズ無しで無事に
>音が出ました。
>リニューアルして良かったです。

高周波になるとちょっとしたバスの取り回しやICの選定で
変わってくるんでしょうね。設計に神経使いそうで大変そうです。

前バージョンと比べるとK2Mの電源周りが簡略化といいましょうか
シンプル化と言いましょうか結構変わりましたが、この点の
違いによる音への影響はどんな物でしょうか？電源ですから少なからず
影響がありそうですが。

ラズベリーパイとI2S接続しましたが、ノイズ無しで無事に
音が出ました。
リニューアルして良かったです。

部品を発注したので近いうちに頒布出来そうです。
例によって頒布出来るセット数は少ないです。

gajiraさん、こんXXは。

電源分離はその方法でお願いします。

外部クロックですが、GNDが基板のGNDと同じレベルに
しないとノイズが出ると思います。
過去に似た現象で悩みまくりました。
今回は、入力信号のSCLKをマスタークロックに利用
できるような回路にしています。
１倍、２倍、４倍の逓倍とジッタークリーナーを通します。
このSCLK信号に外部クロックを入れると良いと思います。
但し、クロック周波数を使ってサンプリング周波数表示を
していますので、90/98MHz以外のクロックだと、周波数
表示が正しく計算できません。

先ほど、BCLKとSCLKのマスタークロック利用の
動作確認が出来ました。
ノイズも出ませんし、Sync modeで同期も可能です。

こんにちは
電源を左右分離したい人は、FBを付けずに近くのスルーホールを利用したりで
出来そうですね。
発振器の代わりにマスタークロックを外部から入れることは可能でしょうか？
もし可能なら発振器の所にu.FLレセプタクルが付けられるようなパターンがあると
色々遊べそうな気がします。
