以前に会員制の掲示板で書き込んだ事がありましたが、
金田式No.221のハイブリッドイコライザアンプは、

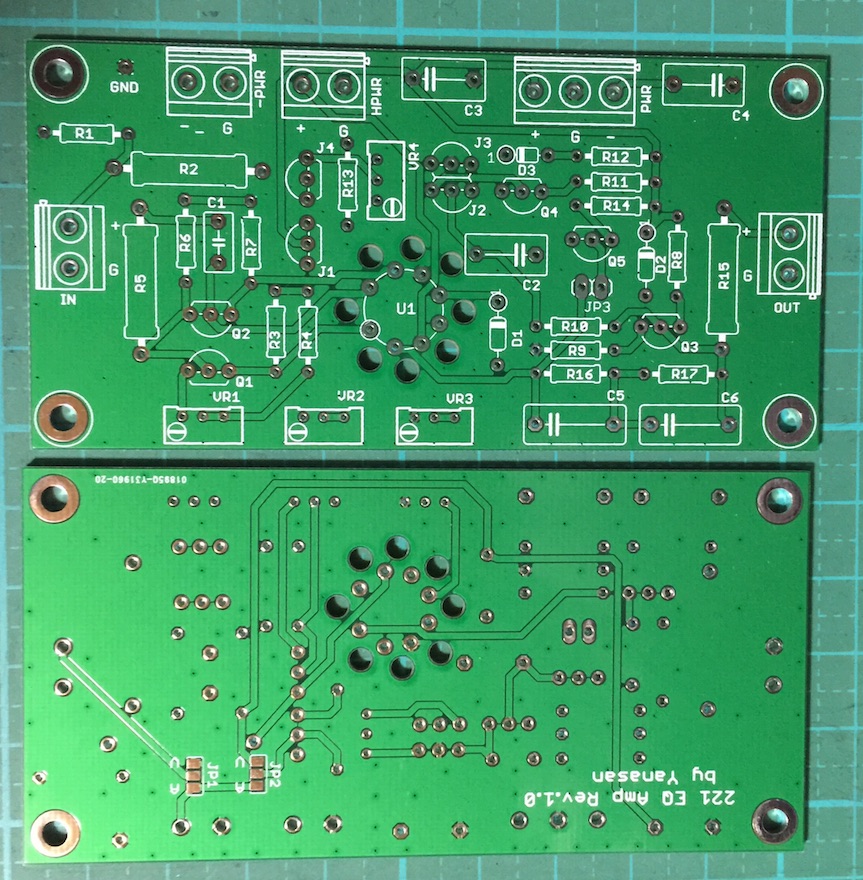

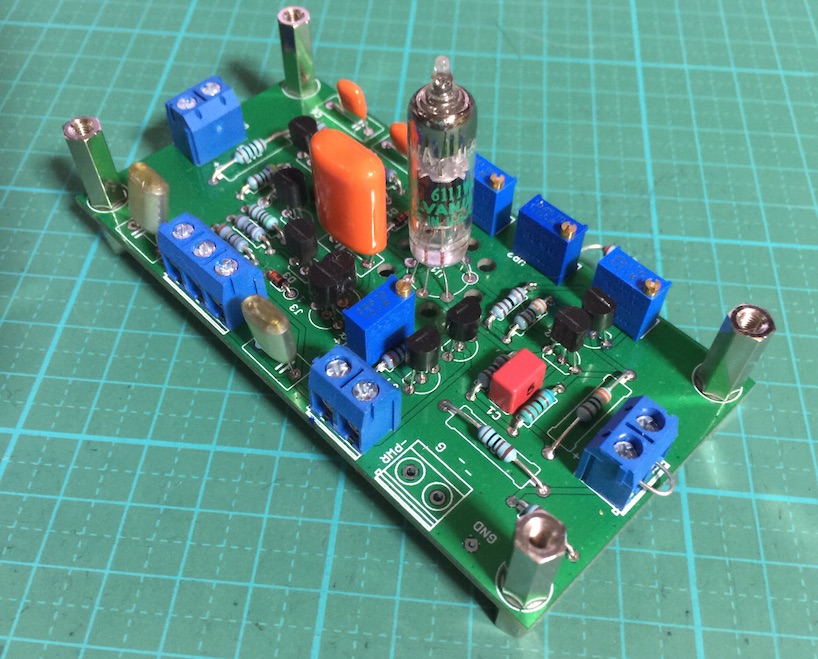

基板は出来ています。
でも、ゼロバランスをとるところに辿りつけていません。
調整が微妙で、何かコツがあると思いますが、私の
腕ではどうにもなりません。
No.221の回路に電圧入力＆電圧出力を加えています。

何方か、電圧入力＆電圧出力の仕様で、チャレンジされる
方はおられないでしょうか。

最初にこのメッセージにコメントを頂いた１名様に
基板と回路図を送りたいと思います。
過去に金田式の真空管アンプを製作された経験者限定と
させて頂きます。

宜しくお願いします。

こんばんは。
電圧入力ということを失念しておりました。申し訳ないです。
回路を見ていないのでわかりませんが、入力にシリーズに入る抵抗値が小さすぎると挙動が変になる傾向があった気がします。

DAIさん、こんXXは。

> 4mA-5mAぐらいのIdssのものがよいようです。(No,216を作った経験上)

情報ありがとうございます。
電流入力の時は注意したいと思います。

今回のチャレンジは、普通のイコライザと同じ電圧入力
での調整がうまく行きませんでした。
電圧入力なので、入力はショート（4.7KΩ）で調整して
います。

こんばんは。
Closeされておりますが、拝見して気になったので書き込みさせて頂きます。
試されているかもしれませんが、カートリッジ接続のFETのランクが高いと0V調整ができないというか不安定だった経験があります。
4mA-5mAぐらいのIdssのものがよいようです。(No,216を作った経験上)

挑戦者募集は締め切りさせて頂きます。

２２１イコライザは当面は廃番とします。

てにえさん、こんXXは。

可変要素のある抵抗は可変抵抗にしてます。
最初はSAOC回路を外して調整できるようにしてあります。
それでも可変抵抗が３個あると、どう調整してやら、難しいです。
回路図を送りますので、メアドを私信メールでお知らせ下さい。

てにえです。

221のイコライザ基板に関しては、私がお願いしたこともあり、挑戦者となる勇気はないのですが、どなたもコメントされませんので、投稿いたします。

私は、基板を見ただけで回路が追えるほどの知識はありませんので、221の回路図と一所懸命見比べておりました。やなさんの基板は、いつも周到に設計されていて、素人の私から見たら、あちこち本当に感嘆すべき工夫が凝らされています。

まだ十分に回路が追えていませんが、金田氏が固定抵抗で調整すると書いてある2つの箇所は、半固定抵抗に換えられているのですね？

SAOCも搭載されていますし、これでやなさんがゼロバランスを調整できないと仰言るのでは、多分誰も、挑戦者として手を挙げられないでしょう。

私が、蛇の目基板に手配線で組んだ218のイコライザ・アンプは、SAOC回路で綺麗にゼロバランスが調整できましたが、真空管だとできないものか、よくは分かりません。

やなさんの基板の写真から、回路を追ってみようと考えておりましたが、風邪を引いてしまい頓挫しています。

それで、挑戦者と名乗りを挙げる勇気は尚ないものの、もしお許し戴けるのであれば、回路図をメールで送って戴けたれば、私なりに考察してみたいと考えております。

いかがでしょうか。
