AK4137P2D基板について

皆様はじめましてよろしくお願いします。
上記基盤を製作しているのですが、もう一歩で動きそうなのですが動かないんです笑
そこでアドバイスをいただけたらと思っての投稿です。
LCD表示画面でIN表示の所が？？？？で入力信号を認識しません。PCM,DSDの切り替えはできています。
またLOLのLEDがついていません。
このような場合どの辺の不良でしょうか？
何回もIC周りをハンダし直してますが動作しません。
よろしくお願いします。

みなさんこんばんわ
そしてやなさん！ありがとうございます。
動きました〜。ありがとうございました！
IC8
見ため＆テスターで当たっていたんですがOKだったんで思い込みでOKだと思っていました〜。
やなさんのアドバイスでもう一度コテを当て直してハンダを乗せ直したら！動きました〜ありがとうございました😊

やなさん
こんばんわ〜
色々ありがとうございます。
なるほど〜動作がよくわかりました。
IC8あたりをもう一度よく見て見ます。

LOS OK LOL × です5317熱いです。全サンプリング？？？？ですIC8はOKだと思います。
恐らく5317のハンダだと思うのですがその辺を何度やってもダメなんです
うーんソロソロお手上げです。5317は難しく微妙ですね〜笑。

> LOS OK LOL × です5317熱いです。全サンプリング？？？？ですIC8はOKだと思います。

？？？？は、IC8がBCLKをカウントダウンして、マイコンがカウントして、サンプリング周波数を判定しており、5317は関係ありません。
IC8が動いていないと？？？？表示されます。
周波数が判らないので、Si5317に切替設定が出来ずにLOLが点灯しないのではないでしょうか？

LOS OK LOL × です5317熱いです。全サンプリング？？？？ですIC8はOKだと思います。
恐らく5317のハンダだと思うのですがその辺を何度やってもダメなんです
うーんソロソロお手上げです。5317は難しく微妙ですね〜笑。

> クリスタル周りはソケットはまずいですか？

そんなことはないです。

> またソケットは1-2,3-4,5-6,7-8をショートさせないとまずいですか？

ショートしなくても良いです。
５ピンに電圧が出ていれば、動いているはずです。

やなさん
お世話になります！

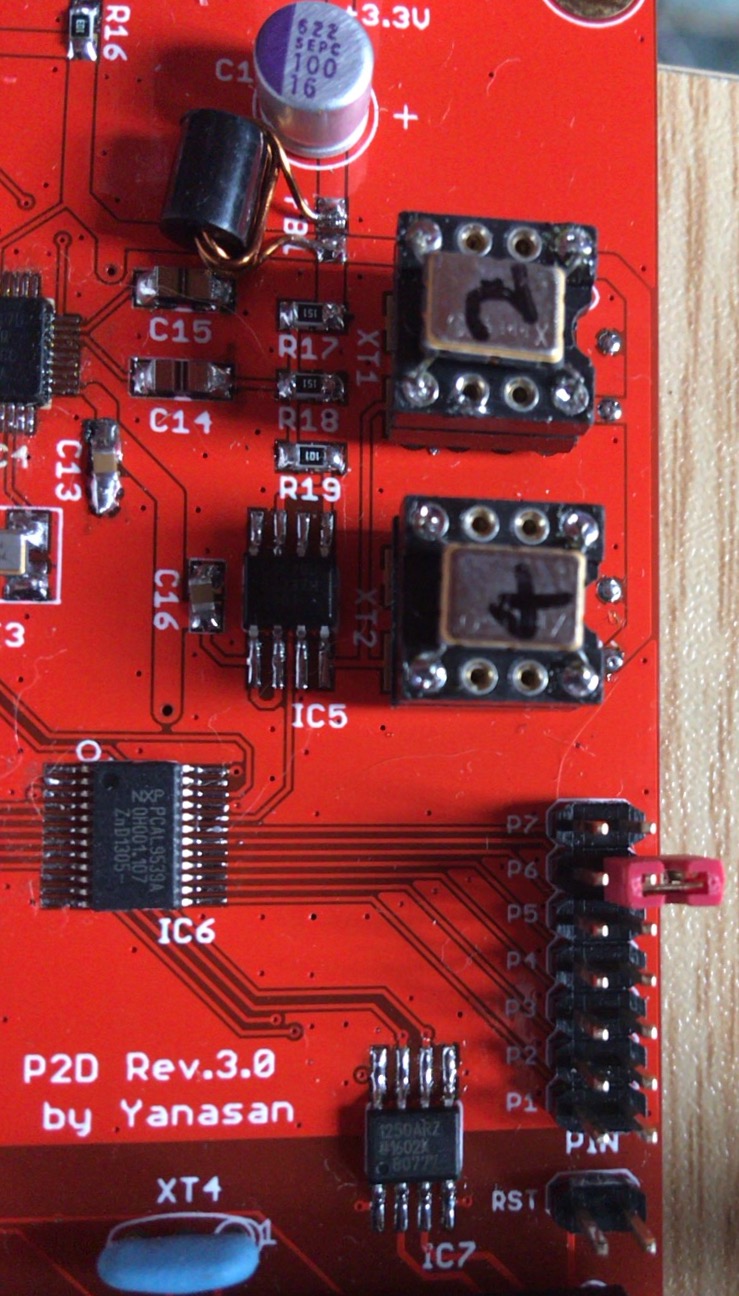

クリスタル周りはソケットはまずいですか？
またソケットは1-2,3-4,5-6,7-8をショートさせないとまずいですか？
よろしくお願いします。

kitaさん、こんXXは。

> LCD表示画面でIN表示の所が？？？？で入力信号を認識しません。
> PCM,DSDの切り替えはできています。

PCM/DSDは表示されるけど、全てのサンプリング周波数で？？？？と
なるのでしょうか？
であれば、IC8の74LV4040のはんだ付けミスでなないでしょうか。

> またLOLのLEDがついていません。

LOSは点いていて、LOLが点いていないのでしょうか？
LOSが点いていれば、XT1,2のクロックは問題ないです。

IC4のSi5317は熱くなっていますか。熱いのが正常です。
Si5317が熱くなっても、ピンのハンダ不良があるとLOL
が付かない可能性があります。
