やなさん様

AK4137 P2D基板のはんだづけが、終わり電源入れてみたのですが、液晶にはなにも表示されません。電源落とす時に、一瞬AK4137 の文字が表示されます。
はんだは何度も、やり直してみたのですが、症状は変わりありません。やはりまだはんだづけがうまくいってないのでしょうか？

> 全部のチップ一旦外してつけ直そうかと思っています

I2C通信エラーに関係するのは、IC5,R19,R20,R24,R25ぐらいです。
IC2,3の７，８ピンもI2C通信をするためのモノなので、ここのハンダ付けをチェックしてください。

それでも駄目なようなら、IC5のPCAL9539Aが壊れている可能性が高いです。

Ak4495のI2C ERROR 1-R 2エラーですが、本日確認したところ、現在は4137つながなくてもエラーが出るようになっていました。また、pcal9539aを基板から一度はずしつけ直しましたが、症状はかわらずでした。導通チェックは問題なかったです。全部のチップ一旦外してつけ直そうかと思っていますが、その前にやった方が良いことありますでしょうか。

> 4135とつなげてから「I2C ERROR 1-R 2」が出るようになりました。

AK4137 P2Dと繋がない状態でもエラー表示されますか？
そうであれば、AK4495DM DAC側のIC5のハンダ付けが問題で、AK4137は関係ありません。

また、AK4137と繋いだ時しかエラー表示されないのであれば、AK4137と接続している入出力ケーブル周りが怪しいですね。
両基板の入出力コネクタ裏のジャンパで+3.3Vが入出力される設定にされていないかも確認してください。

> ハンダもやり直したのですが、チップが壊れたとかなのですか、可能性ありますでしょうか。

１，２ピンのショートでは壊れませんし、多少のハンダ熱では壊れません。
パターンは剥がれていませんか？

> 導通チェックで隣通しのピンで鳴って良いとこありますでしょうか。

IC5に関しては道通しては駄目です。

AK4935最初に電気入れたときに、IC3のPCAL9539Aが一箇所ショートしてました。確か1番と2番です。すぐ修正しまして、一旦エラー消えたのですが、4135とつなげてから「I2C ERROR 1-R 2」が出るようになりました。
現在は、ルーペを使い目視で何度も見ましたが、ショートしているところはないようです。すべての電源は単独電源で、電圧も問題ありません。
ハンダもやり直したのですが、チップが壊れたとかなのですか、可能性ありますでしょうか。導通チェックで隣通しのピンで鳴って良いとこありますでしょうか。

> ところで、RaspberryからI2S入力が開始される前は、SRC LEDが点灯します。これは、問題ないでしょうか。

正常です。

> 実は、まだ音だすところまではできておりません。AK4495DACが今度は「I2C ERROR 1-R 2」と表示が出るようになり、4135が正常に稼動しているかわからない状態です。

AK4495DM DACとAK4137 P2Dと電源を共有されていませんか？
AK4137 P2DはSi5317の消費電力が大きいので、共有していると電圧不足になります。

電源が別なら、AK4495DM DAC側のIC5のハンダ付けをやり直してみてください。

新しい基板で、作り直したところLCDのエラー表示はなくなりました。ところで、RaspberryからI2S入力が開始される前は、SRC LEDが点灯します。これは、問題ないでしょうか。
実は、まだ音だすところまではできておりません。AK4495DACが今度は「I2C ERROR 1-R 2」と表示が出るようになり、4135が正常に稼動しているかわからない状態です。

> I2C ERROR I-C 2と表示されました。

IC3のPCAL9539Aの初期化のI2C通信でエラーになっていますので、
IC3のハンダ付けを確認してください。

また、アドオン基板を外す場合は、EXT-CLKの３ピンと５ピンをショートすれば、R12を付ける必要はありません。

やなさん様

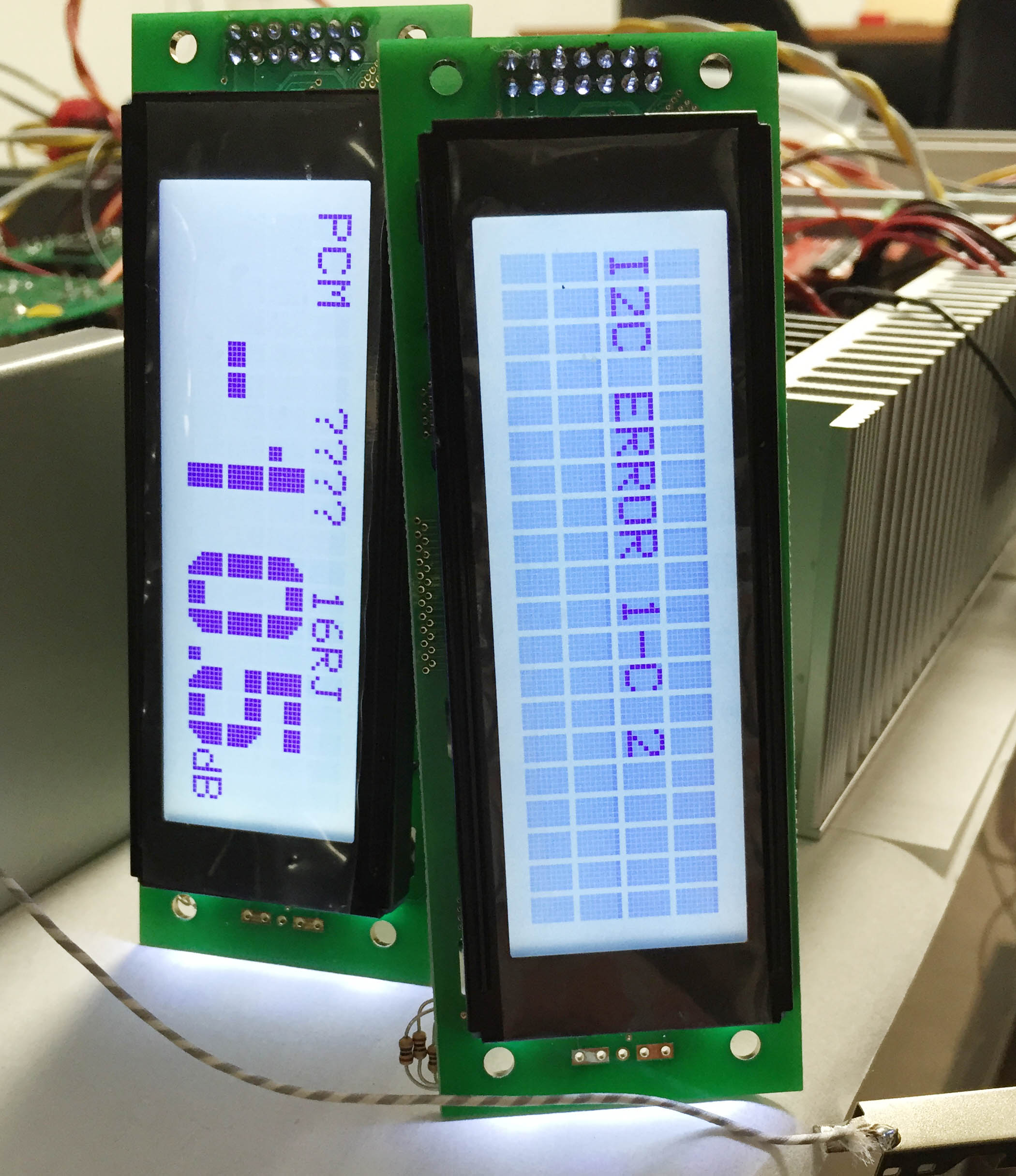

すみません、その後少し時間をおいたら添付写真のように、
I2C ERROR I-C 2と表示されました。
これは、4137のハンダがうまく行っていないようですね。
再度、ハンダ付け直してみます。
お騒がせしてm(_ _)m。　

うまくいきましたらまたご報告致します。

LCDの画像を添付しました。

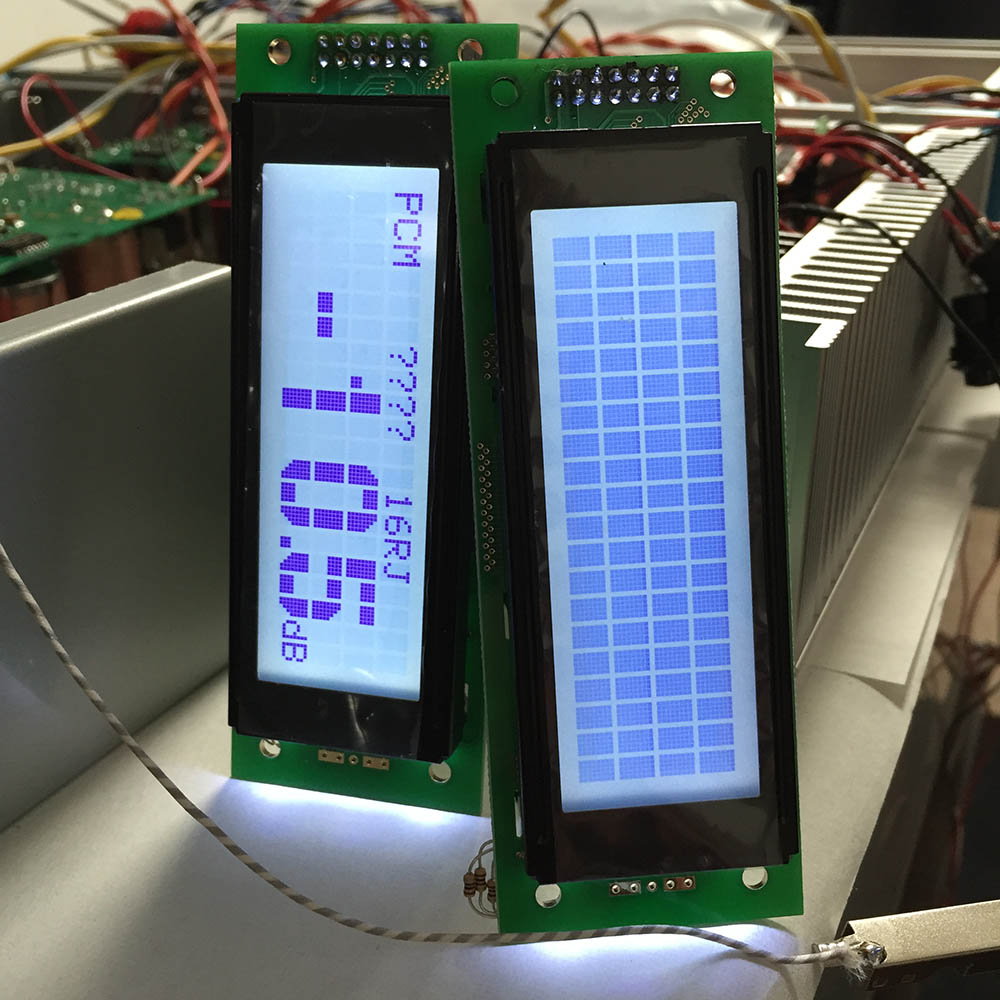

4137_1.jpg が、右側液晶が4137につけた方で、電源投入時にグリッドだけが見えます。（濃いめにダイヤル回してます）
4137-2.jpg　が、電源切断時に一瞬表示される液晶文字です。

液晶は、マニュアル推奨の3.3Vの秋月電子のP-04712です。ケーブルも秋月電子のC-02489で結線しております。

また、故障箇所を特定するために、アドオン基板は外して試す場合、R12 に22Ωの抵抗をはんだ付けして電源つなげればよいでしょうか。マイコンがアドオン基板のありなし関係なく動くか、わからなかったので質問させて頂きました。あと、マイコンが壊れている場合でも、「AK4137」と電源おちる一瞬前に表示されることはありえますでしょうか。
よろしくお願いいたします。
